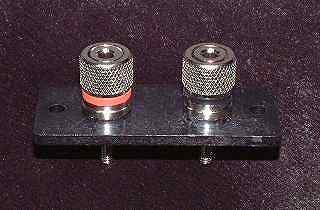

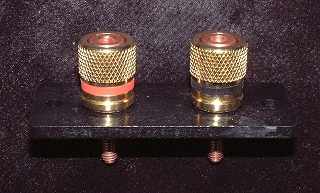

  スピーカーボックス(エンクロージャー)  ターミナル

WEB SHOP

メールアドレスがあります。お問い合わせには専門のスタッフがお答えしています

在庫がない場合はお取寄せになります。ご了承ください。



自作パーツあれこれ

誰も持っていない、メーカーでは作れない自分だけのスピーカー作り、応援します。
始めはユニット1個で、音が出ただけでも大満足。
次は2ウエイ、3ウエイに挑戦。もちろん、長岡式にもチャレンジし、そして、自分の好きな音質でオリジナルに挑戦だ!!
ホームシアターのサラウンド用は全部自分で、なんて方もいらっしゃる。

スピーカーケーブルはアクセサリーVOL.1をご覧ください。

スピーカー エンクロージャー(スピーカーボックス)

スピーカー エンクロージャー・キット




自然な再生が約束されるバスレフ方式のエンクロージャー

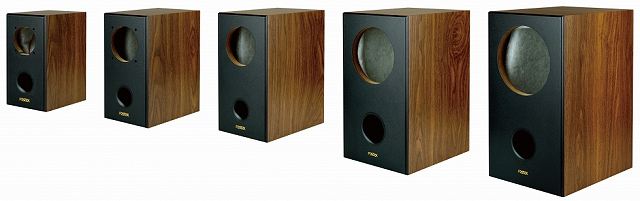

FOSTEX      フォステクス  NEW  BKシリーズ

高級感のあるダークブラウン光沢塗装仕上げ。ターミナル、内部配線コード、吸音材がすでに組み込まれています。
あとはユニットを取り付けるだけです。

FF-WKシリーズなどのフルレンジスピーカーの魅力を簡単作業で高品位な 音質を楽しむことができるバスレフ型スピーカーボックス

BK85WB

FF85WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

標準価格 (税込1台)¥10,260   →特価¥9,230

132(W)×247(H)×184(D)mm(ターミナル含む) 3.5L  FF85WK(推奨)、FE83En

BK105WB

FF105WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

標準価格 (税込1台)¥11,880   特価¥10,690

152(W)×288(H)×227(D)mm(ターミナル含む) 6.0L  FF105WK(推奨)、FE103En

BK125WB

FF125WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

標準価格 (税込1台) ¥14,040   特価¥12,630

172(W)×326(H)×253(D)mm(ターミナル含む)  9.0L  FF125WK(推奨)、FE126En

BK165WB

FF165WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

標準価格 (税込1台) ¥18,140  特価¥16,320

230(W)×410(H)×278(D)mm(ターミナル含む)  18.0L  FF165WK(推奨)、FE166En

BK225WB

FF225WKなどのフルレンジスピーカーの魅力を簡単作業で高品位な音質を楽しむことができるバスレフ型スピーカーボックス。

標準価格 (税込1台) ¥20,520   特価¥18,460

260(W)×465(H)×321(D)mm(ターミナル含む)  28.0L  FF225WK(推奨)、FE206En



---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

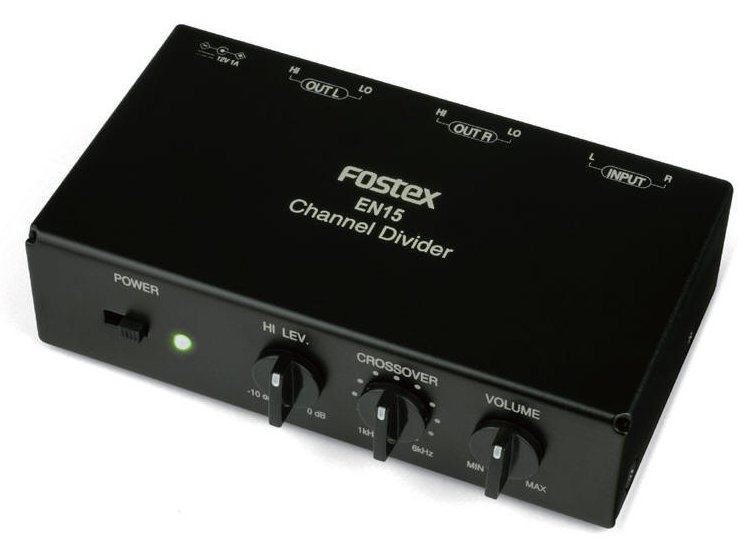

EN15  ステレオ2 Way型チャンネルデバイダー

fostex      フォステクス

EN15
税別¥9,000  税込¥9,720

税込特価¥8,780

LC素子を使わず簡単に 2Wayシステムを調整でき、手軽にマルチアンプ方式を構築する事ができます。

●ツマミ操作でクロスオーバー周波数をシームレスに可変する事ができ、細かい音圧調整も簡単に行えます。

●クロスオーバー周波数の範囲を1〜6kHz、フィルター特性をLO・HIともに、-12db/oct , Q=0.7とし、一般的なウーハー(20cm口径まで)や、ツィーターについても幅広く使用する事ができます。

方式  アナログ方式2Way型
■クロスオーバー周波数 :
1 kHz 〜 6 kHz 連続可変
■フィルター特性 LO・HI ともに-12 dB/oct. Q=0.7
■HI側レベル調整 –10 〜 0 dB 連続可変
■最大入力レベル    : 3 Vrms
■歪率    0.01% (100 〜 10 kHz)
■残留ノイズレベル
–100 dBV 以下 (DIN AUDIO)
■入力端子       : RCA × 1 系統
■出力端子   : RCA × 2 系統(LO・HI)
■電源 : 専用アダプター DC12 V/1 A
■外形寸法109(W)× 28(H)× 60(D)mm
■質量         : 約240 g
●EN15



お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

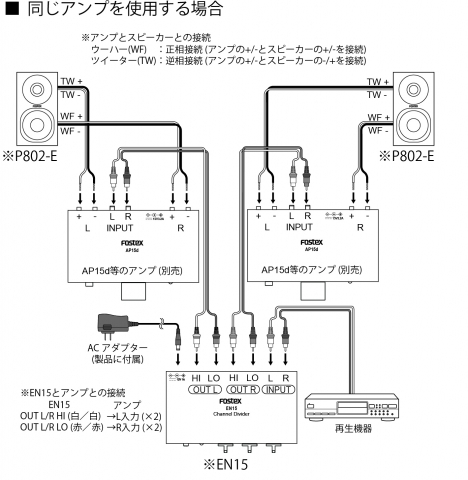

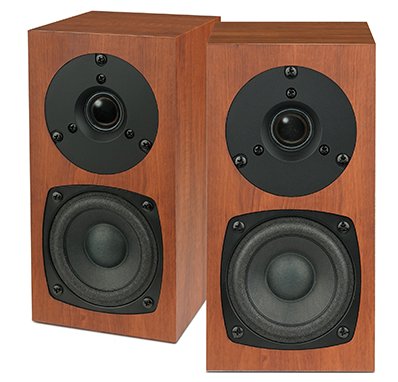

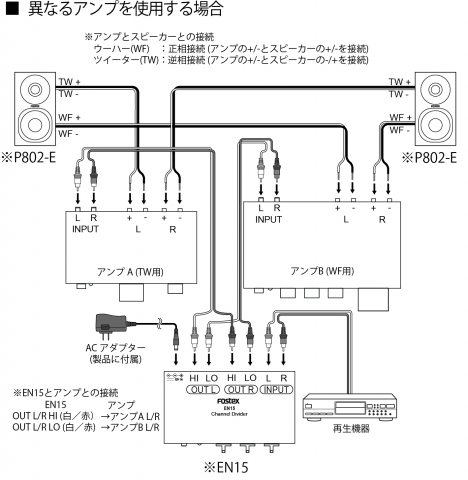

マルチアンプ方式対応の2Wayスピーカーボックス。

マルチアンプ方式にもバイ・アンプ方式やチャンネルデバイダーを使った方式がありますがここではチャンネルデバイダー方式です。

FOSTEX      フォステクス

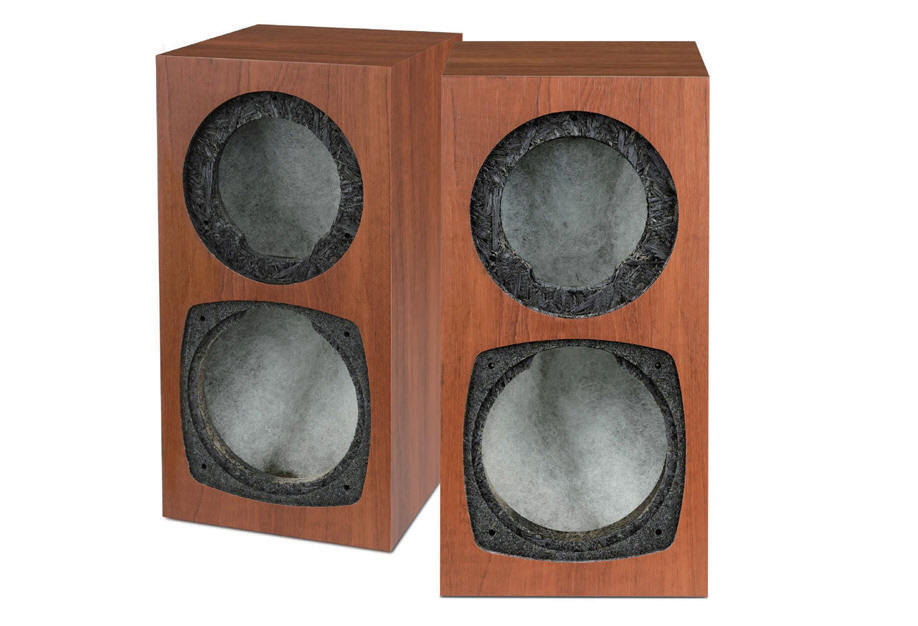

P802-E

1台税別¥6,000
1台税込¥6,480

ペア税込¥12,960→
税込み特価¥11,700

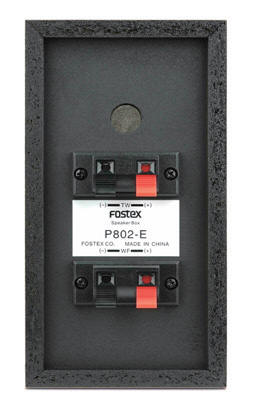

ウーハー(低音用スピーカー)とツィーター(高音用スピーカー)それぞれの入力端子を設けたマルチアンプ方式対応の2Wayスピーカーボックス。

●弊社製ドームツイーター「PT20K」、8cmコーン型ウーハー「PW80K」専用設計。

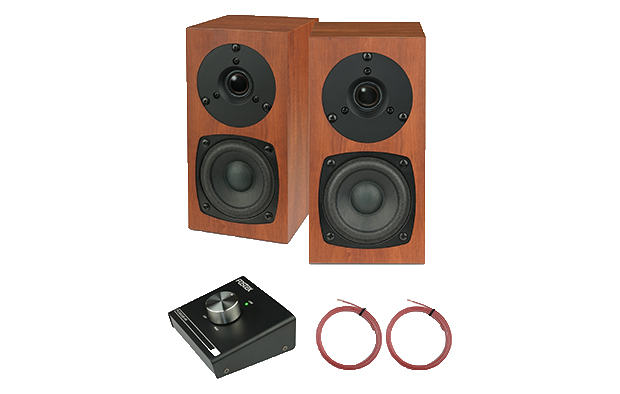

●同時発売のチャンネルデバイダー「EN15」と、弊社製パーソナルアンプ「AP15d」×2台などと共に使用することで、自分だけの音作りを楽しめるマルチアンプ方式を構築する事ができます。

■形式    : バスレフ型
■外形寸法  : 101(W)×195(H)×118(D) mm( 一台あたり)
       ※SPターミナル含まず
■内容積   : 1.4 L(一台あたり)
■fb    : 90 Hz
■質量    : 約650 g(一台あたり)
■材質    : PB t12 mm( バッフル) / t9 mm(天板、底板、
       側板、裏板)
■仕上げ   : チェリー調

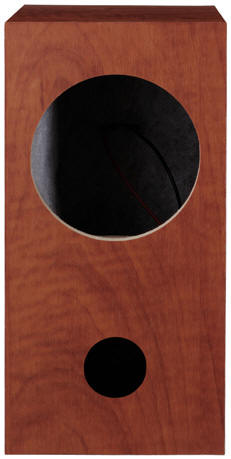

   P800E                                   P1000E

fostex  フォステクス

写真左

 P800K
+ P800-E

-----------------------------------

写真右  新発売

P1000-E スピーカーボックス

形式 :バスレフ型
外形寸法 :121(W)× 243(H)× 179(D)mm
内容積 :3.6L
チューニング周波数:82Hz
板厚・材質 :t9パーティクルボード
仕上げ :レッドチェリー
総質量 :1.15kg
バッフル穴寸法 :φ 94mm
適合ユニット :P1000K、FF105WK、FE103En
付属品 :木ネジ× 4個、ワッシャー× 4個

P800E   1台  税込¥1,836  特価¥1,652

P1000E  1台  税込価格¥2,484 →税込特価¥2,235

スピーカーボックスにはターミナル、内部配線コード、吸音材等を組み込み音質調整済みです。

・組み立ては内部配線コードをスピーカーユニット端子に接続し、付属のネジでスピーカーユニットを取り付けるだけの簡単な作業で、高品位な音質を楽しむことができます。

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから





fostex  フォステクス

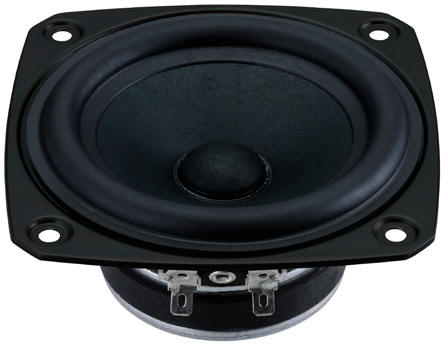

P1000K 10cmフルレンジユニット

バナナパルプ配合軽量コーン/高損失発泡ゴムエッジ

コーン紙はバナナパルプをベースに2つの異なる物性に調整した木材パルプを混ぜることで軽量ながら十分な剛性と損失を保有させています。

また、エッジはアップロール形状により高ストローク化を図り、材料には高損失発泡ゴムエッジを採用しています。
メカニカル2Wayセンターキャップ

形式 :10cmコーン形フルレンジ
インピーダンス :8Ω
最低共振周波数 :82Hz
再生周波数帯域 :f0〜 16kHz
出力音圧レベル :88dB/W(1m)
入力(Mus.) :36W
m0 :3.1g
Q0 :0.53
実効振動半径 : 4.0cm
マグネット質量 :120g
総質量 :405g
バッフル開口寸法 :φ94mm
標準エンクロージャ方式:バスレフ型
標準エンクロージャ内容積:3.6L

1台  税別価格¥1,800
税込価格¥1,944
→税込特価¥
1,750

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


ダブルバスレフ方式のキャビネットはサイズを越えた迫力の低音再生を実現します。

ネットワークを内蔵しており、組立は簡単で、スピーカーユニットの端子と内部配線を接続し、付属ネジでスピーカーユニットを取り付けるだけで高音質の2waysystem を体感出来ます。

P2080-E  標準価格:¥4,800 + 消費税/ 1 台      税込¥5,184     税込特価 (1台) ¥4,665



スピーカーユニットは付属しません。


fostex  フォステクス

形 式   : P2080-E

ダブルバスレフ型(クロスオーバー周波数 5.5kHz)
外形寸法  :128(W)×328(H)×188(D)mm ※ターミナル含まず
内容積   :5.3L(第1キャビ 3.2L / 第2キャビ 2.1L)
fb    :68Hz
質 量   :1.85kg
材 質   :MDF t12(バッフル) 、MDF t9(天,底,側面,裏板)
仕上げ   :チェリー調

適合ユニット:PT20、PW80 ※ステレオ誌(音楽之友社)2014年8月号

付録スピーカーユニット for 2way System
付属品   :木ネジ/7本

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

P650-E   1台 税込¥1,620 特価¥1,458

P650K  1台 税込¥1,404 特価¥1,263






fostex  フォステクス

“かんすぴ”6.5cmフルレンジユニット&スピーカーボックス P650K/P650-Eを新発売

P650Kは初めてスピーカークラフトをされる方にお勧めのフルレンジスピーカーユニットです。軽量なコーンと高損失ゴムエッジにより明瞭な中高域と適度に制動された低音により、小口径フルレンジならではの定位と音場感を楽しむことが出来ます。
・バナナパルプ配合軽量コーン/高損失発泡ゴムエッジ
コーン紙はバナナパルプをベースに2つの異なる物性に調整した木材パルプを混ぜることで軽量ながら十分な剛性と損失を保有させています。また、エッジはアップロール形状により高ストローク化を図り、材料には高損失発泡ゴムエッジを採用しています。
・メカニカル2Wayセンターキャップ
センターキャップはコーン紙と同じ材料を使い、音色の統一感を高めています。また、ボイスコイルボビンと直結、メカニカル2Way構造とすることで高域の再生帯域を拡張しています。

P650K
形式 :6.5cmコーン形フルレンジ
・インピーダンス :8Ω
・最低共振周波数 :157Hz
・再生周波数帯域 :f0〜20kHz
・出力音圧レベル :84dB/W(1m)
・入力(Mus.) :15W
・m0 :1.8g
・Q0 :0.99
・実効振動半径 : 2.6cm
・マグネット質量 :74g
・総質量 :249g
・バッフル穴寸法 :φ60(φ58)mm※取扱説明書バッフル穴寸法図参照
・標準エンクロージャ方式:バスレフ型
・付属品 :木ネジ×4個、ワッシャー×4個

P650-E
・形式 :バスレフ型
・外形寸法 :85(W)×170(H)×126(D)mm
・内容積 :1.00L
・チューニング周波数:134Hz
・板厚・材質 :t9パーティクルボード
・仕上げ :レッドチェリー
・総質量 :0.53kg
・バッフル穴寸法 :φ60mm
・適合ユニット :P650K
・付属品 :木ネジ×4個、ワッシャー×4個

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

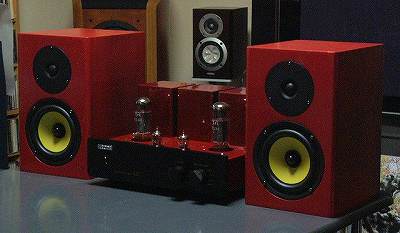

オーディオK オリジナル TR-SP1 レッドバージョン。

トライオードのアンプのカラーに合わせて、TR-SP1をレッドにしてみました。
なかなかお似合いだと思いませんか?情熱のレッドバージョンです。





ハセヒロ・オーディオから新製品! 音の見える? アクリル・クリア・スピーカー登場!!!!!

音楽を聴くのがさらに楽しくなる、置き場所自由、音は本物、音が音楽が見える? アクリルクリア・スピーカー登場!

自作キット品 AMA-131SSK

 寸法 : 高さ 350mm 横幅 110mm 奥行 195mm 重量 : 約4Kg

 カラー :ブラック・ブルー・ピンク・ホワイト・シルバー
 本体&付属品:塗装済みスピーカー本体(MDF製)、透明アクリル製サイドバッフル
           戸澤式吸音レゾネーター ミニ
、スピーカーコード、ユニット取付用ネジ           セット、スピーカーターミナル、内部埋め込みボルト、透明ネジ

スピーカーユニットは8センチサイズ限定ですが、フォステクスやDIYオーディオをはじめ、10 機種(ペーパー、チタン、ポリプロピレン、アルミコーンなど)も揃っているTangBand製のユニットからもチョイスできます。
完成後もサイドバッフルを外して他のスピーカーユニットに交換したり、吸音材やスピーカーケーブルを取替えてお好みの音質に改善する楽しみがあります。

税込価格¥55,900 →税込特価¥47,800

--------------------------------------------------------------------

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

完成品 AMA-131SS(ユニット DIY仕様)

 寸法 : 高さ 350mm 横幅 110mm 奥行 195mm 重量 : 約4Kg
  カラー :ブラック・ブルー・ピンク・ホワイト・シルバー
 使用ユニット  :  DIY SA/F80AMG
DIYユニットの特徴
  マグネシューム振動板による鮮明な音質。高域も美しく
   オールラウンドタイプ。


 (ユニット DIY 8Ω)



税込価格¥70,800 →特価¥60,800

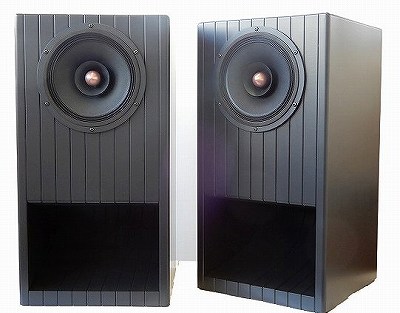

   長谷弘工業の重ねて作るバックロードホーン        ベーシックモデル



バックロードホーン

重ねて作るバックロードホーンスピーカー
厚さ3cmのMDF板にホーンの形状と同じの穴を切り抜き、それを数枚積層することでBOXの内部に 曲線で拡がり、折り曲げ部も完全な曲線エクスポネンシャルホーン を造りだすことができました。 木製では初めてのエクスポネンシャルバックロードホーンスピーカーです。

今までにない画期的なスピーカーです。 板を積み重ねてネジ締めする自作スピーカーです。釘や接着材は使いません。 組立家具の要領で、家庭にある工具で初心者でも簡単に楽しく組立てできます。
釘、接着剤を使わないネジ止め方式なので完成後、何回も分解、再組立が簡単にできます。スピーカーユニット、ケーブルの交換、音道壁の補強などご自身の工夫でオリジナルの音作りを楽しめます。

バックロードホーン

  納期:
  7日ほどかかります。ご了承ください。

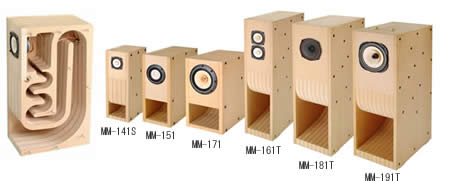

左から  MM-141S  MM-151

      MM-171   MM161T

      MM-181T  MM-191T

スピーカーユニットは別売です。
ターミナル、ケーブル、吸音材も付随していますので手軽に組立てできます。
付属品:ターミナル(PT−12)内部配線(両端に圧着端子付)吸音材(ニードルフェルト)L型レンチ

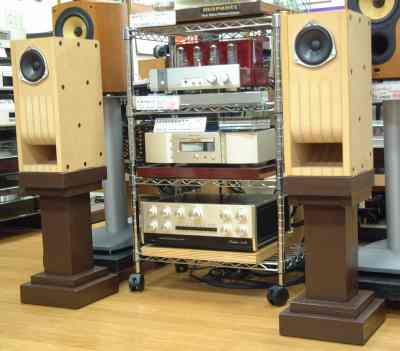

椅子に座って聴くためMM151S用スタンドを低コストで作ってみました。高さが約50センチで材料は密度のある室内用合板です。低音域がはっきりし全体には解像度アップが図られました。

天板の厚さが約50mm.、そこにサブ天板が25ミリです。どこをたたいてもコツコツと締まった音がします。台座は約60ミリ、サブ板が25ミリです。柱は4寸角を使用し、周りに合板をあてがい共振モードを変えています。仕上げがもう一つですね。

このスピーカーは作ってしまえば終わりのスピーカーではありません。 完成してからが音造りの始まりでもあります。 お望みなら何回でも分解して、スピーカーユニット、ケーブルの交換、音道壁の補強などご自身の工夫でオリジナルの音作りを楽しめます。ご自身の工夫で納得のゆく音に仕上げることができます。 今までのスピーカーには無かった新しい楽しみを味わえるスピーカーです。

低音の出ない繊細で神経質なスピーカーが多い中、バックロードホーンタイプは、これぞオーディオといった太く豪快なバックロードホーンならではのサウンドが楽しめます。

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

品番

MM-141S

MM-151S

 MM−151



取付ユニットサイズ

8cm用

10cm用

10cm用

バッフル穴径

75mm

93mm

93mm

本体サイズ(cm)

H45 W16 D25

H45 W19 D25

 H45 W19 D41

重量

7.0Kg

7.5Kg

 10.5Kg


価格


税込価格¥34,200
税込特価¥
29,000

税込価格¥41,600
税込特価¥
35,500

税込価格¥52,160
税込特価¥
44,800
フォステクス
適合ユニット
FE87E
FE83E
(FF85K)

FE103E、
FE107E

おすすめ、強力モデルのFE108EΣ、迫力のバックロードホーンの魅力が存分に楽しめます。

FE103E
FE107E

おすすめ、強力モデルのFE108EΣ、迫力のバックロードホーンの魅力が存分に楽しめます。

従来のバックロードホーンはコニカルホーンや直管の組合せである擬似ホーンのためホーン効果が低く、継ぎ目ごとに反射がでて音が濁ります。

MMシリーズは、曲線で広がる理想的なエクスポネンシャルのホーンです。 それを共振の少ない高密度MDFで造ったため、ヒヤリング特性が大変優れ試聴された方はその音の生々しさにびっくりされています。 従来のバックロードホーンのイメージを塗り替える究極のバックロードホーンスピーカーです。

トールボーイタイプで10〜20センチユニットと適合します。 ペアです。

MM-151T

10cm

93mm

H90 W19 D45

23kg

FE103En
FE107E

税込価格¥89,400
税込特価¥76,000


お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

MM-161T

12cm

104mm

H90 W22 D45

25kg

FE108EΣ
FF125K
FE127E
FE126En

税込価格¥108,000
税込特価¥91,800


MM-181T

16cm

155mm

H90 W28 D45

30kg

FE168EΣ
FE168ES
FE166E

税込価格¥150,900
税込特価¥129,000


MM-191T

20cm

185mm

H90 W31 D45

32kg

FE208ES
FE208EΣ
FE206E
FX200
F200A

税込価格¥171,400
税込特価¥145,500



お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

奥行きの少ないセミトールボーイタイプです。

品番 ユニットサイズ バッフル穴径 本体サイズ 重量 フォステクス
適合ユニット
税込価格(ペア)
MM-141ST 8cm 75mm H71 W16 D25 13kg FE87E,FE83En,

FF85K

税込価格¥59,600
税込特価¥50,700



MM-151ST 10cm 93mm H71 W19 D25 15kg FE103En,

FE107E

税込価格¥68,300
税込特価¥58,000


MM-161ST 12cm 104mm H71 W20 D25 16kg FE108EΣ、

FF125K、

FE127E、

FE126En

税込価格¥77,000
税込特価¥65,500

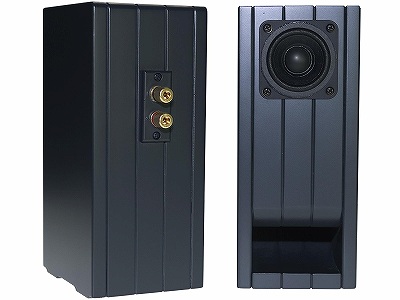

ハセヒロからnew モデル

【 めちゃかわいい 卓上型 バックロードホーンスピーカー 】     パソコンのオーディオライフにピッタリ。

MMスピーカー独自の管楽器みたいな曲線を描くホーン。その伝統の音質を受け継いだ高さ35cm、横幅12cm、奥行20cm、重量約3Kg,、A4サイズの最小型バックロードホーンスピーカーです。全ての積層板が接着してある、その効果で、こんなに小型でも音質はMMの兄貴達に劣りません。
全ての積層板の接着によりBOXが一体構造化し、まるで無垢の木の塊からホーンの音道を掘り抜いたような構造になり、濁りの無い響きの良いエンクロージャーになりました。

完成品 MM-131SS(ユニットDIY仕様)

寸法:高さ 350mm 横幅120mm 奥行195mm 重量:約3.2Kg 材質:MDF
仕上:ウレタ塗装

【DIYユニットの特長】
マグネシューム振動板による鮮明な音質。小口径からは考えられない低域。高域も美しくオールラウンドタイプ。8Ω。
透明ウレタン塗装による艶やかな響き。



税込価格¥59,600→税込特価¥50,800

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

写真上:大きさ比較です。右側がMM141S

自作キット品:MM-131SSK

寸法:高さ350mm 幅120mm 奥行195mm  重量:約3.2Kg  材質:MDF
仕上:無塗装 & ウレタン塗装

BOXとしては接着済みの完成された状態での販売になります。ユニットを取り付けるだけで完成するキットです。8cmユニット専門で、フォステクス、DIY、T/Bなど殆んどのメーカーの8cmユニットが取付け可能です。
但し、フォステクスFE88-ES、ESRなどは取付のネジ穴位置が違うので装着不可能です。

ターミナルも内部配線も取付けてありますので、お気に入りのスピーカーユニットを装着するだけで簡単に完成します。吸音材の変更やSSC塗装、ニス塗装などで音質調整も可能です。

MMスピーカー独自の管楽器みたいな曲線を描くホーン。こんなに小型でも音質はMMの兄貴達に劣りません。音量を絞っても音のバランスが崩れず小型で省スペース、
都会向きのスピーカーでもあります。

適合ユニット :フォステクス製8cmユニット(一部除く) DIY SA/F80AMG
T/B 製8cmユニット、他

■MM−131SSK 無塗装品
 税込価格¥36,600→税込特価¥31,500

■MM−131SSKP 塗装済品
 税込価格¥50,300→税込特価¥42,900

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

--------------------------------------------------------------------------------------------

WS50タングステン・シート
(制振アクセサリー)

fostex    フォステクス

WS-50

税別価格¥7,200
税込価格¥7,776
税込特価¥6,998

すぐれた制振効果を発揮するタングステン・シートです。

一見するとゴムシートのように見えますが、中身はタングステン粉がぎっしり詰まったシートです。

鉛と同等の比重をもつタングステン・シートは、インシュレーターとして使うだけで無く、オーディオ機器のチューニング素材としても、さまざまなシーンで応用することができます。

50mm角のシート4枚入り。

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

-------------------------------------------------------------------------------------------
特選中古品

ドーム型トィーター    fostex   フォステクス   FT28D  現行モデル @10,260×2 計¥20,520

                         中古特価 ペア ¥9,800   値下げです¥6,800

動作:良好です。外観:きれいですが、写真右側のユニットのフレームに小さな打痕があります。
付属品:元箱、取説、ユニット取付用ネジ。

UFLC 振動板を採用。ワイドレンジで優れた指向特性を実現し、スーパーツィーターとしても使用可能です。

インピーダンス
再生周波数帯域 1kHz〜50kHz
出力音圧レベル
90dB/W(1m)
入力 40W(Mus.)
マグネット重量 228.3g
総重量
528g
推奨クロスオーバー周波数 2kHz以上

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから




特選中古品

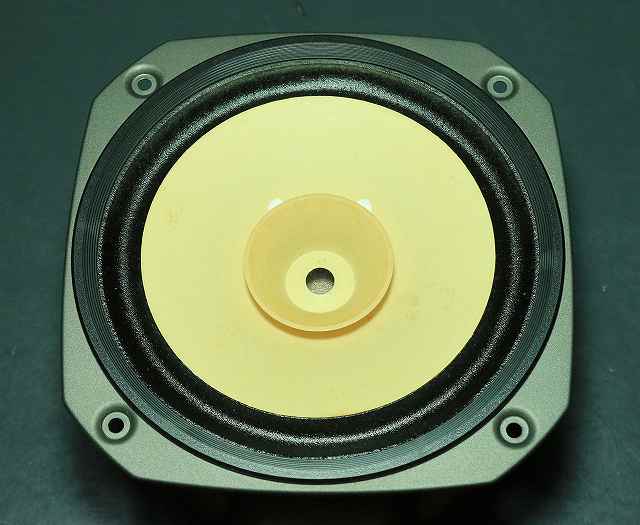

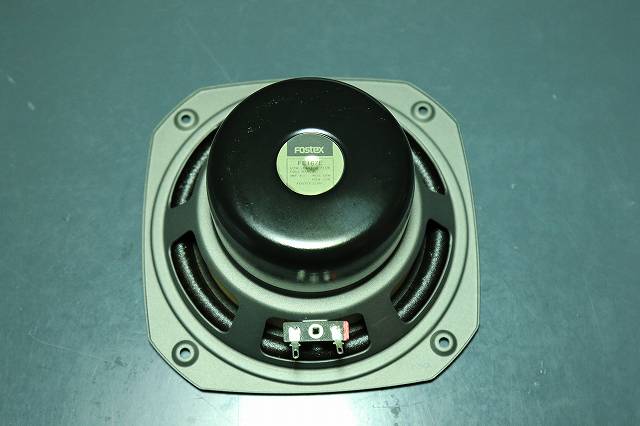

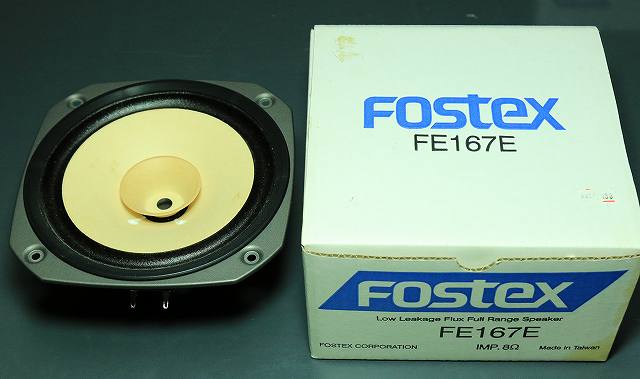

16センチフルレンジユニット    FOSTEX フォステクス    FE167E  発売時¥7,500ぐらい

                        中古特価 一本だけです ¥3,000

動作:良好です。 外観:きれいです。付属品:元箱、取説。

インピーダンス:8Ω 再生周波数帯域:fo〜22kHz 出力音圧レベル:94dB/w/(1m) 重量:1.32kg

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから




ダイヤトーン   DIATONE            40pウーハーユニット DS-90Cに採用  未使用品 2個

  PW-4014CW    インピーダンス 8Ω  最大入力 30W  未使用品価格 ペア¥40,000

HC(ハニカムコンストラクション)コーンを用いた40cmコーン型ウーファー。サービスパーツ用箱入り。重さ 1個 約12s。

HCコーンはアルミニウムの薄箔で出来た蜂の巣状のハニカムコアの両面をGFRP(ガラス繊維強化プラスチック)の薄膜で挟んだ構造となっています。このため、空気層が振動板全体の90%前後を占め、軽くて剛性にも富んだ振動板を実現しています。

また、HCコーンは重量対強度比、重量対剛性比が他の振動板に比較して非常に大きいため、ピストン振動域から発生する歪を大幅に低減することができています。さらに、振動板の裏面に発泡体のダンピングシートを貼ることで適度の内部損失を持たせ、固有振動の発生を抑えています。
磁気回路には低歪磁界回路を採用しています。この磁気回路では特殊な鉄・ニッケル合金の低歪リング(FNリング)を磁極空隙部に装着することで磁気回路から発生する駆動系の非直線歪を従来のスピーカーに比べて約1/10(-20dB)以下に低減しています。


お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから
