２ウェイ､３ウェイ用ネットワーク

コイル､コンデンサ、アッテネーター

2ウェイ、3ウェイのワイドレンジスピーカーをつくる場合は「ネットワーク」というのが必要になります。

かんたん！！トィーターをつけてSACD（スーパーオーディオ）、DVDオーディオ対応に

フルレンジスピーカーなどにトィ−ターを接続する場合
トィーターにウーハ−の高域信号分が入ってトィーターの破壊を防ぐため、コンデンサを挿入します。（6dB/OCT）

接続例     資料　fostex
左と同じくトィ−ターを接続する場合、トィ−ターにウーハ−の高域信号分が入るのを防ぐためにコイルがウーハ−側に入り、レベルを合わせるためアッテネーターが入っています。
接続例   資料　fostex

低域のインピーダンスが上昇するのを補正するインピーダンス補正回路を設けた２ウェイのネットワークです。

資料　fostex

コンデンサとコイルの値の選び方

6db/oct型ネットワーク（-3dbでクロス）

クロスオーバー
周波数		 コイルの値（mH/8Ω） コンデンサの値
（μF/8Ω）
5000Hz 0.25 4.0
6000Hz 0.21 3.3
7000Hz 0.18 2.8
8000Hz 0.16 2.5
9000Hz 0.14 2.2
10000Hz 0.13 2.0

ネットワーク製作用　　　コイル＆コンデンサ

fostex
フィルムコンデンサ　

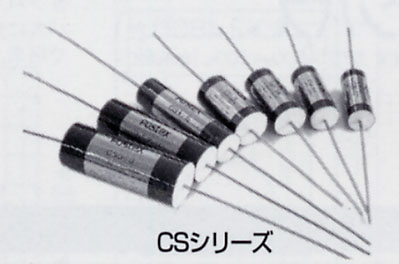

 CSシリーズ　耐圧120V

CS0.33 0.33μF 税込\2,940 税込特価　\2,640
CS0.47 0.47μF 税込\3,150 税込特価　\2,830
CS0.68 0.68μF 税込\3,570 税込特価　\3,210
CS1.0 1.0μF 税込\4,200 税込特価　\3,780
CS1.5 1.5μF 税込\4,410 税込特価　\3,970
CS2.2 2.2μF 税込\5,460 税込特価　\4,910
CS3.3 3.3μF 税込\7,140 税込特価　\6,420
fostex
 CTシリーズ
（耐圧２００V）

フィルムコンデンサ

CT0.47 0.47μF 税込\1,418 税込特価　\1,280
CT0.68 0.68μF 税込\1,470 税込特価　\1,320
CT1.0 1.0μF 税込\1,523 税込特価　\1,370
CT1.5 1.5μF 税込\1,628 税込特価　\1,465
CT2.2 2.2μF 税込\1,943 税込特価　\1,750
CT3.3 3.3μF 税込\2,258 税込特価　\2,030
CT4.7 4.7μF 税込\3,150 税込特価　\2,835
CT6.8 6.8μF 税込\3,780 税込特価　\3,400
CT10 10.0μF 税込\4,725 税込特価　\4,250
CT15 15.0μF 税込\5,775 税込特価　\5,200
fostex

フィルムコンデンサー
CPシリーズ

手軽に使えて、高品位なネットワーク用フィルムコンデンサーです。接続しやすいヨリ線の引き出しを使い、四角のケースに収めた使い勝手を考慮した汎用タイプ。大容量タイプもそろえています。

CP1.0　フィルムコンデンサー

 CP1.0 1.0μF 税込\578 税込特価\490
CP1.5 1.5μF 税込\630 税込特価\536
CP2.2 2.2μF 税込\735 税込特価\625
CP3.3 3.3μF 税込\840 税込特価\710
CP4.7 4.7μF 税込\945 税込特価\800
CP6.8 6.8μF 税込\1,260 税込特価\1,070
CP10.0 10.0μF 税込\1,735 税込特価\1,475
CP15.0 15.0μF 税込\2,205 税込特価\1,870
CP20.0 20.0μF 税込\2,730 税込特価\2,320
IT・Electronic
フィルムコンデンサ
AUDYN  CAP

MKP-QS


ポリプロピレンを誘電体に金属蒸着　               ±２%の誤差
耐圧（400VAC〜630VDC）
（200VAC〜400VDC）

±5%

　
　 　 　 　
QS-0.10 0.1μF \525 税込特価\450
QS-0.22 0.22μF \525 税込特価\450
QS-0.33 0.33μF \525 税込特価\450
QS-0.47 0.47μF \525 税込特価\450
QS-0.56 0.56μF \578 税込特価\490
QS-0.68 0.68μF \578 税込特価\490
QS-0.82 0.82μF \578 税込特価\490
QS-1.0 1.0μF \630 税込特価\535
QS-1.5 1.5μF \683 税込特価\580
QS-2.2 2.2μF \735 税込特価\625
QS-3.3 3.3μF \750 税込特価\640
QS-3.9 3.9μF \840 税込特価\715
QS-5.6 5.6μF \1,050 税込特価\890
QS-6.8 6.8μF \1,155 税込特価\980
QS-8.2 8.2μF \1,260 税込特価\1,070
QS-10.0 10.0μF \1,470 税込特価\1,250
QS-15.0 15.0μF \1,680 税込特価\1,430
QS-22.0 22.0μF \2,415 税込特価\2,050
　 　 　 　
　 　 　 　
IT・Electronic
フィルムコンデンサ
AUDYN  CAP

KP-SN
ポリプロピレンを誘電体に金属蒸着　               ±２%の誤差      耐圧（63VAC〜160VAC）

SN-0.10 0.1μF 税込\945 税込特価　\800
SN-0.22 0.22μF 税込\1,155 税込特価　\980
SN-0.33 0.33μF 税込\1,365 税込特価　\1,160
SN-0.47 0.47μF 税込\1,470 税込特価　\1,120
SN-0.68 0.68μF 税込\1,680 税込特価　\1,430
SN-1.0 1.0μF 税込\2,100 税込特価　\1,785
SN-1.2 1.2μF 税込\2,415 税込特価　\2,050
SN-1.5 1.5μF 税込\2,730 税込特価　\2,320
SN-1.8 1.8μF 税込\3,150 税込特価  \2,680
SN-2.2 2.2μF 税込\3,675 税込特価　\3,120
IT・Electronic
フィルムコンデンサ
AUDYN  CAP

KP-SN
ポリプロピレンを誘電体に錫箔電極蒸着　±２%の誤差　耐圧（400VAC、630VDC）

SN-0.10 0.1μF 税込\1,575 税込特価 \1,130
SN-0.22 O.22μF 税込\1,890 税込特価 \1,600
SN-0.33 0.33μF 税込\2,205 税込特価 \1,870
SN-0.47 0.47μF 税込\2,415 税込特価 \2,050
SN-0.68 0.68μF 税込\2,730 税込特価 \2,320
SN-1.00 1.0μF 税込\3,360 税込特価 \2,850

TRITEC製品の納期が滞っています。１〜２ヶ月見てください。

空芯コイル（TRITEC）

エポキシ樹脂充填し空気層の振動を無くし、更にモールドにより重量を増加して制振効果をも高めています。

OFC銅線はφ１．２とφ１．４を採用し直流抵抗を少なくしています。

0.08mH〜3.3mHまで2〜3mH刻みで各種あります

　

 EC-0.08、0.10、0.12mH 税込\1,155 税込特価\980
EC-0.15mH 税込\1,260 税込特価\1,070
EC-0.18、0.22mH 税込\1,365 税込特価\1,160
EC-0.27mH 税込\1,470 税込特価\1,245
EC-0.33mH 税込\1,575 税込特価\1,335
EC-0.47mH 税込\1,785 税込特価\1,515
EC-0.56、0.68mH 税込\1,995 税込特価\1,695
EC-1.0mH 税込\2,415 税込特価\2,050
EC-1.5mH 税込\2,835 税込特価\2,400
EC-2.2mH 税込\4,305 税込特価\3,655
EC-3.0mH 税込\4,935 税込特価\4,190

納期は２週間ほど見てください

これ以外の値の特注引き受けます。
　

高信頼性コア入りコイル
(受注生産品)

TRITEC

特徴
(1)高磁気飽和合金コア材Corobarにφ1.4mmのOFC鋼線を巻き、低インピーダンススピーカーに対応して、直流抵抗を極力小さく押さえ、損失を低減しています。
(2)Corobarは磁気飽和点が高いコア用の合金ですから、大入力時の歪みを低く押さえることができます。
(3)エポキシを充填して、コイルの振動によるインターモジュレーションを低減しています。
(4)一体成形した取付け孔で、基板に確実に固定できますから外来振動に対しても効果があります。

納期は２週間ほど見てください。
型番号
 インダクタンス
(mH)		 直流抵抗
(Ω)		 寸法(mm)
(φD×L×H)		 重量
(g)		 税込価格
(\)		 税込特価
CL-0.39 0.39 0.08 φ42×39 225 \1,680 \1,420
CL-0.47 0.47 0.09 φ42×39 230 \1,785 \1,510
CL-0.56 0.56 0.10 φ45×39 250 \1,995 \1,690
CL-0.68 0.68 0.12 φ45×39 270 \1,995 \1,690
CL-0.82 0.82 0.13 φ47×39 290 \2,205 \1,870
CL-1.0 1.00 0.15 φ47×39 300 \2,415 \2,050
CL-1.2 1.20 0.17 φ51×39 340 \2,625 \2,230
CL-1.5 1.50 0.20 φ51×39 360 \2,835 \2,400
CL-1.8 1.80 0.22 φ55×39 400 \3,045 \2,580
CL-2.2 2.20 0.26 φ57×39 450 \3,360 \2,850
CL-2.7 2.70 0.30 φ60×39 500 \3,780 \3,210
CL-3.3 3.30 0.35 φ64×39 570 \4,305 \3,660
CL-3.9 3.90 0.28 45×100×48 595 \5,460 \4,640
CL-4.7 4.70 0.31 45×100×48 640 \5,775 \4,900
CL-5.6 5.60 0.35 47×100×50 700 \5,985 \5,080
CL-6.8 6.80 0.40 50×100×53 820 \6,405 \5,440
CL-8.2 8.20 0.45 52×100×55 850 \6,825 \5,800
CL-10 10.0 0.52 55×100×58 900 \7,140 \6,070
CL-12 12.0 0.59 60×100×63 990 \7,455 \6,330
CL-15 15.0 0.69 60×100×63 1,150 \8,085 \6,870
CL-18 18.0 0.79 62×100×65 1,270 \8,610 \7,320
CL-22 22.0 0.91 φ67×77 1,350 \10,185 \8,650
＊LタイプはCL-0.39〜3.3及びCL-22

上記の値以外の特注引き受けます。

TRITEC

空芯コイル　LL-SERIES

最高級空芯コイル
　
LLシリーズ
超低損失・高対入力・超低振動

  1. 空芯コイルなので磁性体による非直線歪みの発生がありません。
  2. 極太無酸素銅線（OFC）2.0 mmを使用して直流抵抗を抑え損失を低減。
  3. エポキシ樹脂による制振構造を採用しインターモジュレーション歪を低減。
  4. 一体成形した取付穴を使用して確実に固定可能。縦取付にも対応。
納期は約２週間みてください。

　
型名 インダクタンス 標準価格 特価
LL-0.06 0.06mH \1,785 税込特価\1,520
LL-0.08 0.08mH \1,995 税込特価\1,695
LL-0.10 0.10mH \2,205 税込特価\1,875
LL-0.12 0.12mH \2,415 税込特価\2,050
LL-0.15 0.15mH \2,625 税込特価\2,230
LL-0.18 0.18mH \2,730 税込特価\2,320
LL-0.22 0.22mH \2,940 税込特価\2,500
LL-0.27 0.27mH \3,255 税込特価\2,770
LL-0.33 0.33mH \3,675 税込特価\3,120
LL-0.39 0.39mH \3,885 税込特価\3,300
LL-0.47 0.47mH \4,200 税込特価\3,570
LL-0.56 0.56mH \4,620 税込特価\3,930
LL-0.68 0.68mH \5,145 税込特価\4,370
LL-0.82 0.82mH \5,670 税込特価\4,820
LL-1.00 1.00mH \6,300 税込特価\5,355
LL-1.2 1.2mH \7,035 税込特価\5,980
LL-1.5 1.5mH \7,770 税込特価\6,600
LL-1.8 1.8mH \8,715 税込特価\7,400
LL-2.2 2.2mH \10,080 税込特価\8,570
