ここはクラフト VOL_6 です。       クラフト 5は、ムンドルフのコンデンサです。

クラフト(自作)初めての方がチャレンジ中!!

FF85Kを予定しているコンパクトスピーカー。スタンドは60センチの積層でその中がダクトになるという。乞うご期待。

バッフル正面を45度でザグリ拡散効果を期待しています。バッフル板の厚みは36ミリになるという。

完成しました。初めての自作としては、仕上げは、すばらしい出来栄えです。まだ音を出して3時間ほどだそうです。そのサウンドは、思っていたよりはるかに良かったのです。(たいへん失礼ですね)ノラ・ジョーンズ、ジェーン・モンハイト、キャロル・スローン、ジャシンタ、シェリー・ベンテーンと次々と聴いていった。コンパクトなボディから彼女たちの特徴ある歌が鳴り渡る。低音はスタンド兼用のバスレフがきいて軽く心地いいベースが聴ける。高音はまだ若干輝きがあるが、あとはエージングでこなれていくことと思います。-H18,8-

スタンドは卵形に切った板を約50センチの高さに積層にした力作。





TGメタルの鉛製サウンドアップ・アクセサリー

[純鉛と合金の違い]
純 鉛
柔らかく、防振に抜群にすぐれる。
多少、加工(穴あけ等)しにくい。
変色しやすい。
合 金
多少硬く防振にすぐれるが、純鉛より少し防振効果は落ちる。
加工(穴あけ等)しやすい。
変色しにくい。
<ご注意>
弊社では各製品の平面をとって発送いたしておりますが、鉛は純鉛も合金も他の金属に較べとても柔らかい金属です。
反ったり曲がったりしてお手元に届いた場合は平面な床などに置き、あて板をして体重をかけたりハンマーなどでコツコツ叩くと平面性が回復いたします。
以上の点、ご承知の上お買い求めくださるようお願いいたします

FGシリーズ
FG-02(純鉛)・FG-03(合金)
SIZE 300×45×20mm 重量2.5kg
FG-02…4本1組 ¥7,350(税込み)   特価¥6,280
10本1組 ¥15,750(税込み)       特価¥13,380
FG-03…4本1組 ¥7,350(税込み)   特価¥6,280
10本1組 ¥15,750(税込み)       特価¥13,380

-----------------------------------------------------------

高精度インゴット
SIZE 300×50×15mm 重量2.5kg
4本1組… ¥13,650(税込み)   特価¥11,600

99.9%の工業用純度鉛使用のため鳴きが一切なく、防振効果満点。平面性と精度が大幅にアップ。このためガタつきがなく、重ねやすい。

fostex  フォステクス スピーカーユニット用 アクセサリー

真鍮製トィータースタンド(T900A、T925A、T90A用)
プラスチックのスタンドに比べ音の定位もしっかりします。



P30 1個

 税込\9,450
1個    税込特価   \7,980

響きを大切にするスピーカーのインシュレーターに最適ですが微小レベルのオーディオ機器、スピーカーはもちろんCD プレーヤー、アンプ、DVDプレーヤー、アナログプレーヤーにも効果を発揮します。低域の重心を下げ力感を出しながらスピード感を向上させる効果が確認されています。

タングステンシート

fostex

WS50

税込\6,825(4枚入)
税込特価 \6,140

鉛と同等の比重をもつタングステン・シートは、インシュレーターとして使うだけで無く、オーディオ機器のチューニング素材としても、さまざまなシーンで応用することができます。 小型スピーカーですと1枚をハサミで切って4個にして使用できます。

タングステンは鉄の約3 倍近い比重を持ちます。通常の金属ですと比重に反して音速が低くなりますが、タングステンは音速も速い金属です。

アンプ、DVD、CDプレーヤー、スピーカーの音質、画質アップに!比重のあるシートで、弾力を持ったサウンドになり飛躍的に向上します。(電池は比較のためです)

う〜ん!これはすばらしい。自作とは思えない大型スピーカーだ。30センチウーハー×2(fostex FW305)それに20センチのフルレンジユニット(fostex FE208EΣ)、上部にあるのはリボン型スーパートィーター(PIONEER  PT-R7)。さて、そのサウンドは?箱型の大型スピーカーにありがちな箱鳴きと、もたつき感は全然無く、30センチウーハーのせいでスピード感とともに厚み(クロスは300ヘルツ以下)もありなかなかですぞ。塗装はカシューのマホガニー色の自然塗装。-H18,10-




スーパートィーターのボックスも自作。その脚はピンで浮かされていた。



アルニコマグネット採用のF120Aを採用したトールボーイ型スピーカー。

中身はダブルバスレフで低域の伸びも満足のいく仕上がりとなっています。

音は音楽にどっぷりと浸れる質感となめらかさがあり音場もフレームぎりぎりまで持ってきたスリムなプロポーションで12センチとは思えないサウンドステージとなっています。  -H18,12-


吸音材・ルームチューニング材 「ミニ・ソネックス」
                                       東京防音

リスニングルームの壁面における反射音のコントロール。
スピーカーの後ろ側の壁面、横の壁面の反射音のコントロール。
エンクロージャーの中に。

ミニソネックスは特殊ウレタン・フォームをくさび型に成型。
中音域から、高音域までの吸音、定在波のコントロールに適します。

 300x450mm 2枚     カラー:グレー  税込特価\3,680



GIP  システムで1950〜60年代の女性ボーカルを楽しんでいます。

audio.K  オリジナル商品



JBL 「オリンパス S8R」用 ネットワーク

クロスオーバー周波数500Hz・7000Hz
スロープ18㏈/OCT

オリンパスのサウンドがブラッシュアップしてよみがえります。低域、中域、高域のなめらかなつながりを徹底しました。
そしてパッシブコーンのふくらみと甘さが取れ、低域の切れが格段に良くなり、ボーカルもホーン臭さが取れ躍動感にあふれたリアルさが出ます。中・高域のレベルコントロール付き。

ST-N1
      税込価格\248,000(ペア)

内蔵のネットワークのスピーカー端子から外付けにします。
外形寸法 高さ140mm、幅240mm、奥行300mm


 製作中!
完成後は振動防止のためモールドします。

高品質パーツ使用、
TRITEC、フォステクス、ムンドルフ、デール抵抗、8N配線材

外観は変更があります。

---------------------------------------------

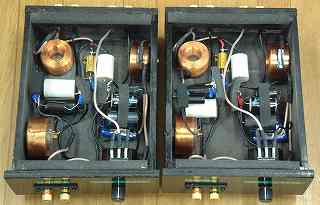

写真左:38pウーハーに1インチドライバー+ホーンの2ウェイ用ネットワーク。

高域のレベルコントロール付です。固定でもいいんですが後のことを考えアッテネータをつけました。

スロープは18dB/octです。クロスオーバー周波数は800Hz。パーツはtritecのコイル、ムンドルフのコンデンサ他を使用しています。

各パーツの配置は、写真下側がアンプからの入力部で上がスピーカーへの出力になります。

レイアウトは箱の中を縦に半分にして左側が低域で右側が高域になっています。各パーツは信号の流れに沿ってレイアウトとするといいようです。


audio・K オリジナルネットワーク作製します。


モールド前の写真です。

写真上:アルテック ALTEC A-7-500用ネットワーク

A型:税込み価格  ペア¥198,000

B型:税込み価格 ペア ¥248,000
(A型とB型の価格の差は使用パーツのグレードの違いです)

クロスオーバー周波数 500Hz。スロープ18㏈/OCT。高域のレベルコントロール付き。

24dBスロープのネットワークも製作しています。

スピーカーの上か横に置くようになります。ボーカルが映像用のボケた声でなく低音部から高音にかけてピュアオーディオ用の魅力のあるボーカルを再現します。また低域の解像度も大幅にアップします。

JBL「ハーツフィールド」「パラゴン」用のネットワークも製作いたします。近隣県ですとお伺いして微調整もしています。

---------------------------------------------------

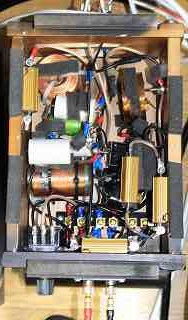

写真左:クラフト7で作ったモノラル・スピーカー用のネットワークです。結局あとで調整しやすくなるように木の箱に組み込みました。

写真下側が入力部で上が出力部になります。

38pウーハーに2インチのドライバー+ホーンのスピーカーです。2ウェイでクロスオーバーは500Hz、スロープは18dB/octです。高域のレベルコントロール付です。

ドライバーとウーハーのレベル差が大きいので高域のレベルを落とすのに苦労しました。



自作派のリスニングルームです。

写真左上:46cmウーハー×2、30cmミッドバス、中高域は2インチドライバーのホーン型が受け持ちます。大きさが、幅、約90cm、高さ約150cm、奥行き約60cmの巨大な自作スピーカー。

そのサウンドは、外観から来る威圧感とこれ見よがしの音ではなく、付帯音が無くどこまでも自然な感じでくっきりとボーカルや各楽器が浮き上がってきて、音楽に永く浸れるサウンドです。


写真右上:ここにもバーチカルツインの自作スピーカーがあります。こちらは38cmのTADウーハーと2インチTADドライバー採用のホーン型です。JBLのパラゴンが小さく見えるほどです。

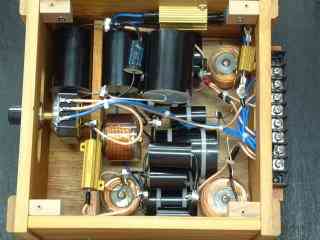

写真左下:メインスピーカー用の自作ネットワーク。3ウェイとなると並大抵なことではなく、聴きながらチューニングして行き数年かかって組み上げました。

蔵の町と喜多方ラーメンで有名な喜多方市にお住まいのベテラン・オーディオファンで、このリスニングルームも蔵の中です。かなり大きな音を出しても外には漏れず、恵まれた環境です。

-H19,4-
