どこにもない自分で作ったスピーカーは愛着があります。

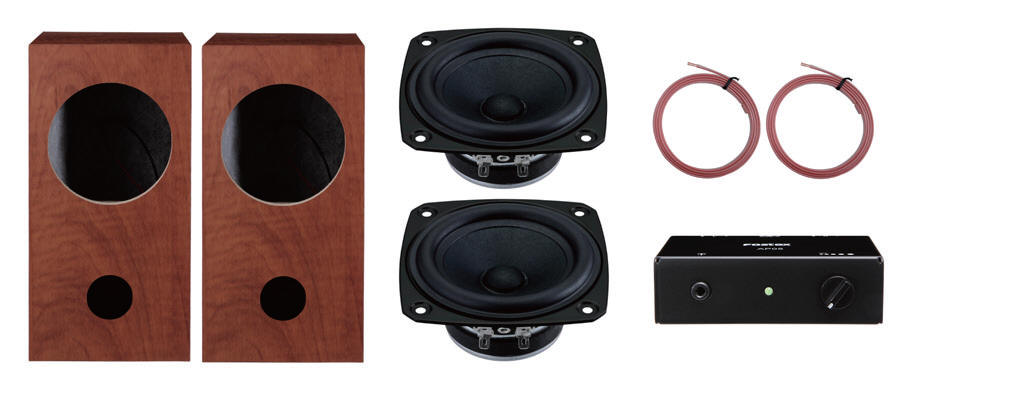

まずはスピーカー一個だけのフルレンジスピーカーをエンクロージャーキットを使って作るのがいいでしょう。

自信が付いたら２ウェイ、３ウェイスピーカーにチャレンジ。

故、長岡さんが製作記事の膨大な資料を残してくれた中から作るのもすごく楽しいものです。

楽しいクラフト　VOL.1 　　スピーカーユニット

楽しいクラフト　VOL.2　　　スピーカーユニットΣ、トィーター

楽しいクラフト　VOL.3　　　スピーカーターミナル、スピーカーエンクロー　　　　　　　　　　　　　　　　　　ジャー、吸音材

楽しいクラフト　VOL.4 コイル､コンデンサー、抵抗

楽しいクラフト　VOL.5 mundorf ムンドルフ　コンデンサ

楽しいクラフト　VOL.6 fostex スピーカーアクセサリー

楽しいクラフト　VOL.7 クラフトファンのぺーじです。

熱中！クラフト　　　　　　応援します。

バスレフタイプにピッタリです。

バスレフで十分性能を発揮できるようパラメータ値を最適化。

プレート幅10ｍｍ（磁気ギャップ部）、ボイスコイル幅4ｍｍ、磁束密度0.88（T）、Q0：0.45とし、微少入力時から大入力時まで高いリニアリティーと低歪みな音質を実現するためショートボイスコイルを採用しました。

■規格
インピーダンス…………… 8Ω
最低共振周波数…………… 70Hz
再生周波数帯域…………… f0～55kHz
出力音圧レベル…………… 8５dB/w（1m）
入力………………………… ９０w(Mus.)
m0 ………………………… 5.３g
Q0 ………………………… 0.４５
実効振動半径（ａ）………… 3.99cm
マグネット重量…………… 443g
総重量……………………… 1.49kg
バッフル穴寸法…………… φ102mm

限定発売400本です。

１０㎝フルレンジ・スピーカーユニット

フォステクス　　　FOSTEX

MG100HR １本(税込)　￥２９，９２５

発売に先駆けての特価で先行予約です。

当店の予定台数で締め切らせていただきます。

お届けは今月(6月)末の予定です。

当店の予定台数に達しましたので
ご予約を締め切らせていただきます。

ご注文、お問い合わせはこちらから

●MG100HRは、振動板に純マグネシウムHR振動板を採用した10cmフルレンジスピーカーユニットです。

純マグネシウムは振動減衰性能が優れていることから、金属特有の鳴きが少なく全帯域にわたり音速が速く優れたトランジェントを保有しながら低歪みでクリアーな高次元の音質を実現しました

●純マグネシウムHR振動板の性能を100％発揮するために、ボイスコイルボビン材にはマグネシウム合金を採用。さらに、ボビン部とHR振動板の接合部を完全に合致させ不要なロスファクターを排除し、フルレンジスピーカーとしては他に類を見ない55kHz（-10dB）のワイドレンジ化を実現。

●磁気回路にはφ100ｍｍフェライトマグネットを採用し、十分な磁束密度を確保。ポールピース部には磁気焼鈍処理を施した純鉄を採用し、純鉄ポールピース部外周とマグネット内周部には銅キャップ及び銅リングを配置。電流歪を低減、駆動系の徹底した低歪み化を図りまし

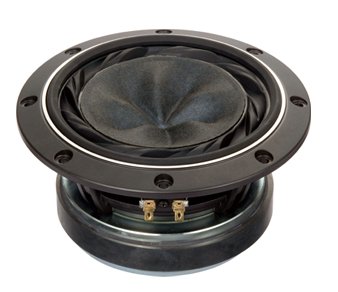

Fostex ウーハーのニューモデル

１６㎝ウーハーユニット

FW168HR \20,790 　特価￥１８，２００

コーン紙はPBOをはじめ、セルガイヤパルプ、バイオセルロースなど最新の素材技術を投入したハイブリッド素材の軽量化と高剛性化を両立させたHR振動板。

直径145mmの大型フェライトマグネットと厚さ8mmのトッププレートを採用。センターポールには銅キャップを採用。

UDRタンジェンシャル・エッジを採用するとともに、ダンパーにもUDRタンジェンシャル・ダンパーを採用。

インピーダンス：８Ω
最低共振周波数：４５Hz
再生周波数帯域：１０～１０ＫHz
出力音圧レベル：８８㏈
入力：１００Ｗ
m0:15.7g
Q0:0.35
マグネット重量：1,090g
総重量：3.64kg
推奨クロスオーバー周波数：２ＫHz以下
バッフル穴寸法：Φ１５１ｍｍ
推奨エンクロージャー：バスレフ型

PE-101A １本　\11,500　　　特価￥9,780

LE-101A １本　￥14,000　　特価￥11,800

上の写真のスピーカーユニット・・・・・・ご存知ですか？　　ご存知の方はだいぶお年も重ねられて居らっしゃいます。そしてクラフト経験者です。私はこのユニットを取り付けたとたん子供にセンターキャップをつぶされましたことを思い出しました。

この「PE-101」は1977年に発売したパイオニア最後の10cm市販フルレンジユニットです。自作オーディオファンを中心に当時大変人気が高く、音楽や音の楽しさを手軽にかつ存分に味わえることができました。

このたび「PE-101」の音の復刻版「PE-101A」が装いも新たに発売されます。

軽くて強靱な「ウエットプレスコーン」、直線性に優れた発泡ポリウレタンゴムエッジを採用。大きな振幅に対してもリニアに動作し、充実した中低音を再生します。高域を充実させる「チタンセンターキャップ」。堅牢な「アルミダイキャストフレーム」、強力な磁気回路「φ90mmの大型マグネット」

取付寸法：φ124 mm、バッフル開口：φ111 mm、外径寸法：138 mm (φ) × 53.6 mm (D)、インピーダンス：8 Ω、最低共振周波数 f0：80 Hz、再生周波数帯域：80 Hz～20 000 Hz、出力音圧レベル：90.5 dB

スピーカーユニットPE-101A とエンクロージャーLE-101A が入荷しましたので早速組立てました。
組み立てといっても５分もかかりません。ユニットをエンクロージャーに入れてネジで留めるだけです。

ただ、ユニットを入れる時、指が滑ってユニットのアルミのセンターキャップを２㎝ぐらいの広さでへこませてしまいました。

また、組み立てが終わり試聴しようと持ち上げたら中でカサカサと音がする。アレ、なんだろう？もう一度ユニットを外し中を見るとこんなものが。乾燥材でした。エンクロージャーの湿気取りですね。

早速試聴しました。はじめはなんのこともなくただ音が出ているだけでした。CDがリピートを始めたころになると音に伸びやかさ、つややかさもでてきて１０㎝とは思えない豊かなサウンドが体験できるようになりました。

なお、センターキャップのへこみはすぐに直しました。

EV エレクトロボイス

１０ｃｍフルレンジ　スピーカーユニット

205-8A １台　特価￥３，７００

このスピーカーはALTECの流れを汲む１０ｃｍフルレンジユニットです。

決してワイドレンジではありません。

音色は明るくとくにボーカル帯域の再生に優れています。
箱によっては高域が若干華やかになるかもしれません。

防磁設計ではありません。

周波数特性 90 - 18,000 Hz, ±5 dB
連続入力.......................................... 10 watts
インピーダンス .......................................8 ohms
音圧レベル ............................................91 dB
　

F120A \21,000 特価\17,850

インピーダンス・・・・・・・・・・・・８Ω
最低共振周波数・・・・・・・・・・・65Ｈｚ
再生周波数帯域・・・・・・・・・・・f0～2０ｋＨｚ
出力音圧レベル・・・・・・・・・・・89dB/W（１ｍ）
入力・・・・・・・・・・・・・・・・・・・・・30Ｗ（Mus）
m0 ・・・・・・・・・・・・・・・・・・・・・・4.7g
Q0・・・・・・・・・・・・・・・・・・・・・・・0.45
実効振動半径（a）・・・・・・・・・・4.6cm
マグネット重量・・・・・・・・・・・・・211g
総重量・・・・・・・・・・・・・・・・・・・2kg

アルニコマグネット採用の強力ユニット。マイカ・ファインセラミックコーディング多層コーン採用の１２センチユニット。

F200A \47,250

インピーダンス・・・・・・・・・・・・８Ω
最低共振周波数・・・・・・・・・・・30Ｈｚ
再生周波数帯域・・・・・・・・・・・f0～2０ｋＨｚ
出力音圧レベル・・・・・・・・・・・90dB/W（１ｍ）
入力・・・・・・・・・・・・・・・・・・・・・80Ｗ（Mus）
m0 ・・・・・・・・・・・・・・・・・・・・・・18.6g
Q0・・・・・・・・・・・・・・・・・・・・・・・0.33
実効振動半径（a）・・・・・・・・・・8.0cm
マグネット重量・・・・・・・・・・・・・607g
総重量・・・・・・・・・・・・・・・・・・・4.4kg

アルニコマグネット採用の強力ユニット。フレームもダイキャストのがっちりした作りになっています。

マイカ・ファインセラミックコーディング多層コーン採用の２０センチユニット。

出てくる音もすごく質感のあるサウンドで他のユニットとは一線を画します。

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

在庫はお問い合わせください。

こんなスピーカー見たこと・聴いたこと無い

アルテックのユニットを桐で作ったエンクロージャーにセット。桐の響きか、軽いサウンドでBGMによさそう。

合板を１枚ずつ円形に切って積み重ねたホーン。う～ん、力作！中には２０cmのユニットが入っていた。そのサウンドは強烈だ。

ダイヤトーンのフルレンジユニットP-610をバスレフタイプで完成。奇をてらわず大成功！音は自然でいい感じだ。

上の自作スピーカー写真の詳細が掲載されています。⇒おとなのジャズとおとなのオーディオ　VOL.57

戻るときはブラウザの「戻る」で！！！

fostex スピーカーユニット　　　　FEシリーズ　　　　　　　　　　　　　　　　　　　　　価格は税込です。

商品はいずれも１個の価格です。フルレンジ・ユニットで簡単にスピーカーを作れます。スピーカボックスをバスレフにするか、バックロードホーン型にするか密閉型にするかで使うユニットが決まります。現在発売されている液晶やプラズマTVのサイドで使用するときは防磁ではない通常のユニットでも色ムラは出ません。
最低共振周波数：通常エフゼロといいます。低音再生の限度を見極めるための数字です。エンクロージャーに入れると数値は変化して上昇します。 m0：エムゼロといいます。ユニットの振動系と動いたときの空気の抵抗を含めた質量を表わしています。バックロードホーンにはこの数値が低いことが目安です。 Q0：キュウゼロといいます。エンクロージャーを作る際の目安で、ユニットのエフゼロにおける共振を表わしています。数値では１が目安です。実効振動半径（a）：おもにコーン紙における半径を表します。

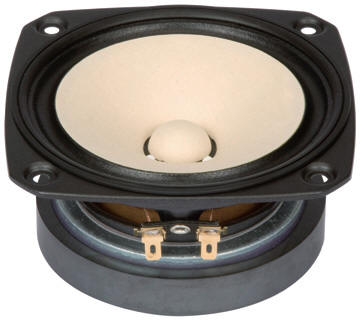

左：FE83E 　右：FE87E	8cm フルレンジスピーカー防磁設計・ブラウン管TVに色むらがでません。 FE87E 税込\3,444 税込特価\2,890 　お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから	FE87E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・14０Ｈｚ再生周波数帯域・・・・・・・・・・・f0～3０ｋＨｚ出力音圧レベル・・・・・・・・・・・89dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・10Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・1.4g Q0・・・・・・・・・・・・・・・・・・・・・・・0.92 実効振動半径（a）・・・・・・・・・・3.0cm マグネット重量・・・・・・・・・・・・・76.4g 総重量・・・・・・・・・・・・・・・・・・・0.288kg 外付け穴あけ寸法・・・・・・・・・・φ72mm
左：FE83E 　右： FE87E	8cm フルレンジスピーカー　 FE83E \3,276 税込特価\2,780	FE83E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・14０Ｈｚ再生周波数帯域・・・・・・・・・・・f0～3０ｋＨｚ出力音圧レベル・・・・・・・・・・・88dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・7Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・1.38g Q0・・・・・・・・・・・・・・・・・・・・・・・0.78 実効振動半径（a）・・・・・・・・・・3.0cm マグネット重量・・・・・・・・・・・・・140g 総重量・・・・・・・・・・・・・・・・・・・0.36kg 外付け穴あけ寸法・・・・・・・・・・φ72mm

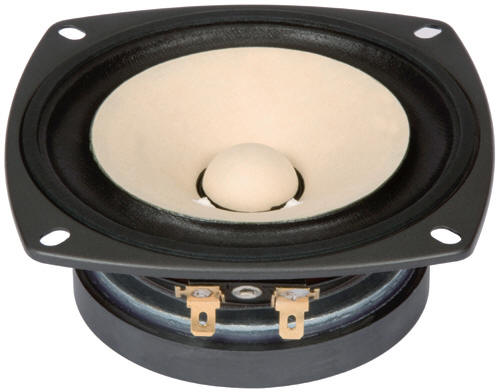

左　　FE103E 右側のFE103は終了しています	10cm フルレンジスピーカー防磁設計ではありません。 FE103E \4,200 税込特価\3,570 お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから	FE103E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・80Ｈｚ再生周波数帯域・・・・・・・・・・・f0～22ｋＨｚ出力音圧レベル・・・・・・・・・・・89dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・15Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・2.6g Q0・・・・・・・・・・・・・・・・・・・・・・・0.35 実効振動半径（a）・・・・・・・・・・4.0cm マグネット重量・・・・・・・・・・・・・193g 総重量・・・・・・・・・・・・・・・・・・・0.63kg 外付け穴あけ寸法・・・・・・・・・・φ93mm １０センチスピーカーの原点がこのモデルです。大きなマグネットを採用した強力モデル。バスレフタイプからバックロードホーンまで幅広く楽しめます。
	10cm フルレンジスピーカー（防磁設計） FE107E 税込\4,557 税込特価\3,830	FE107E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・80Ｈｚ再生周波数帯域・・・・・・・・・・・f0～22ｋＨｚ出力音圧レベル・・・・・・・・・・・90dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・15Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・2.6g Q0・・・・・・・・・・・・・・・・・・・・・・・0.38 実効振動半径（a）・・・・・・・・・・4.0cm マグネット重量・・・・・・・・・・・・・160g 総重量・・・・・・・・・・・・・・・・・・・0.55kg 外付け穴あけ寸法・・・・・・・・・・φ93mm FE103Eをキャンセルマグネットで磁力線の影響をなくしシアターユースにしたモデルです。
	12cm　　　　new フルレンジスピーカー防磁設計ではありません。 FE126E　税込\4,746 税込特価\3,980 中高域の滑らかさを実現したESコーン。Φ１００ｍｍの大型フェライトマグネットを搭載。超ワイドレンジ設計。	FE126E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・70Ｈｚ再生周波数帯域・・・・・・・・・・・f0～25ｋＨｚ出力音圧レベル・・・・・・・・・・・93dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・45Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・2.9g Q0・・・・・・・・・・・・・・・・・・・・・・・0.25 実効振動半径（a）・・・・・・・・・・4.6cm マグネット重量・・・・・・・・・・・・・440g 総重量・・・・・・・・・・・・・・・・・・・1.01kg 外付け穴あけ寸法・・・・・・・・・・φ mm バスレフタイプからバックロードホーンまで幅広く楽しめます。特にボーカルの再生能力は抜群です。
	12cm フルレンジスピーカー（防磁設計） FE127E　税込\5,040 税込特価\4,230 標準エンクロージャー	FE127E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・70Ｈｚ再生周波数帯域・・・・・・・・・・・f0～20ｋＨｚ出力音圧レベル・・・・・・・・・・・91dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・45Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・2.9g Q0・・・・・・・・・・・・・・・・・・・・・・・0.43 実効振動半径（a）・・・・・・・・・・4.6cm マグネット重量・・・・・・・・・・・・・160g 総重量・・・・・・・・・・・・・・・・・・・0.57kg 外付け穴あけ寸法・・・・・・・・・・φ104mm お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから
左：FE166E 右：FE167E	16cm ダブルコーン型フルレンジスピーカー　防磁設計ではありません。 FE166E 税込\7,140 税込特価\6,050 お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから	FE166E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・50Ｈｚ再生周波数帯域・・・・・・・・・・・f0～22ｋＨｚ出力音圧レベル・・・・・・・・・・・94dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・65Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・6.9g Q0・・・・・・・・・・・・・・・・・・・・・・・0.22 実効振動半径（a）・・・・・・・・・・6.5cm マグネット重量・・・・・・・・・・・・・600g 総重量・・・・・・・・・・・・・・・・・・・1.6kg 外付け穴あけ寸法・・・・・・・・・・φ146mm 今はなきDIATONEのP-610も１６cmでした。人の声の再生は実物大で迫ります。放送用モニターは音声の再生能力が問われます。
左：FE166E 右：FE167E	16cm フルレンジスピーカー（防磁設計） FE167E 税込\7,476 税込特価\6,270	FE167E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・50Ｈｚ再生周波数帯域・・・・・・・・・・・f0～22ｋＨｚ出力音圧レベル・・・・・・・・・・・94dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・65Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・6.9g Q0・・・・・・・・・・・・・・・・・・・・・・・0.31 実効振動半径（a）・・・・・・・・・・6.5cm マグネット重量・・・・・・・・・・・・・362g 総重量・・・・・・・・・・・・・・・・・・・1.32kg 外付け穴あけ寸法・・・・・・・・・・φ146mm

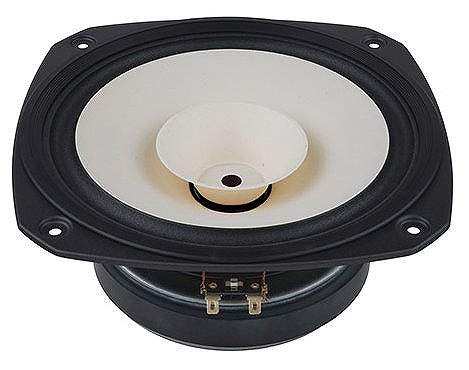

	20cm ダブルコーン型スピーカー防磁設計ではありません。 FE206E 税込\9,870 税込特価\8,350 お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから	FE206E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・40Ｈｚ再生周波数帯域・・・・・・・・・・・f0～20ｋＨｚ出力音圧レベル・・・・・・・・・・・96dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・90Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・15.3g Q0・・・・・・・・・・・・・・・・・・・・・・・0.2 実効振動半径（a）・・・・・・・・・・8.1cm マグネット重量・・・・・・・・・・・・・1.067g 総重量・・・・・・・・・・・・・・・・・・・3.35kg 外付け穴あけ寸法・・・・・・・・・・φ185mm
	20cm ダブルコーン型フルレンジスピーカー防磁設計 FE207E 税込\10,353 税込特価\8,695	FE207E 規格インピーダンス・・・・・・・・・・・・８Ω 最低共振周波数・・・・・・・・・・・40Ｈｚ再生周波数帯域・・・・・・・・・・・f0～20ｋＨｚ出力音圧レベル・・・・・・・・・・・95dB/W（１ｍ）入力・・・・・・・・・・・・・・・・・・・・・90Ｗ（Mus） m0 ・・・・・・・・・・・・・・・・・・・・・・15.g Q0・・・・・・・・・・・・・・・・・・・・・・・0.26 実効振動半径（a）・・・・・・・・・・8.1cm マグネット重量・・・・・・・・・・・・・707g 総重量・・・・・・・・・・・・・・・・・・・2.65kg 外付け穴あけ寸法・・・・・・・・・・φ185mm

●FFシリーズの最新バージョンは、新素材を活用したコーン紙を採用して、従来のモデルが保有していた高い性能に、一段と高品位な音質を加えました。

コーン紙の素材は、森林資源を枯渇させない非木材原料「ケナフ」の繊維に、先端的なバイオテクノロジー技術による「バイオセルロース」繊維を適切に配合し、高度な抄紙技術を駆使して、各々の素材が保有する音と性能を融合させています。エッジの材料にも新素材を導入して、新しいFFシリーズのためのコーン紙をつくりあげました。

● ボーカル帯域の表現力に優れ、ナチュラルで聴き疲れのしない音質を保有する「ケナフ」と、極めて繊細できめ細かく滑らかな高音を再生できる「バイオセルロース」の音質を共に備え、リアルで解像度が高く情報量の豊かな新FFサウンドは、ジャズ・ロックからポップス・クラシックまで幅広い表現に応じる、新鮮な音づくりが可能なフルレンジユニットです。

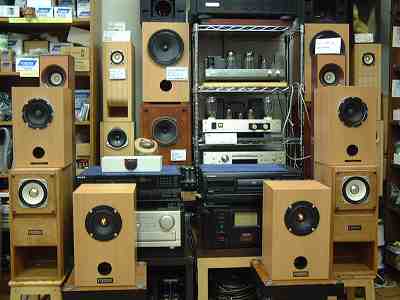

クラフトならではの遊び心と楽しさがある店内です。

右：

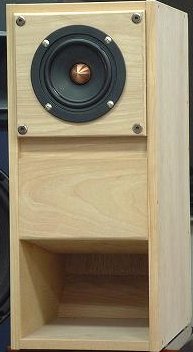

FF85K使用。８センチユニットのサウンドとは思えないいい感じの長谷弘工業のバックロードホーン。MM141S。

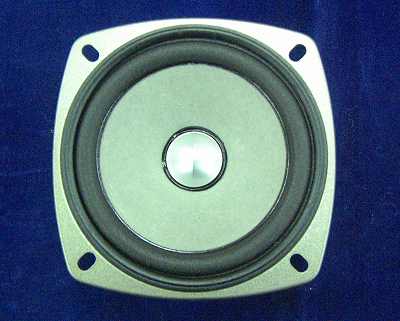

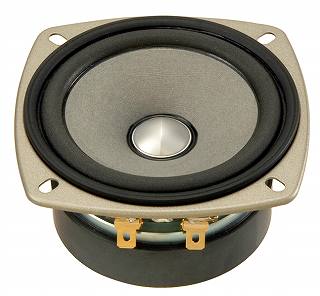

８cmフルレンジユニット

防磁設計ではありません。

FF85K

税込\3,738

税込特価\3,130

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

FF85K
規格インピーダンス・・・・・・・・・・・・８Ω
最低共振周波数・・・・・・・・・・・125Ｈｚ
再生周波数帯域・・・・・・・・・・・f0～32ｋＨｚ
出力音圧レベル・・・・・・・・・・・88dB/W（１ｍ）
入力・・・・・・・・・・・・・・・・・・・・・10Ｗ（Mus）
m0 ・・・・・・・・・・・・・・・・・・・・・・1.8.g
Q0・・・・・・・・・・・・・・・・・・・・・・・0.47
実効振動半径（a）・・・・・・・・・・3cm
マグネット重量・・・・・・・・・・・・・228.3g
総重量・・・・・・・・・・・・・・・・・・0.565kg
外付け穴あけ寸法・・・・・・・・・・φ72mm

直径70mmの大型フェライトマグネットを使用した強力磁気回路と、優れた応答性を確保する好評のUDR タンジェンシャルエッジ。滑らかな高域特性を実現するボイスコイル直結の新形状アルミダイレクトラジエータなど、さまざまな新機軸を採用し、FFシリーズのメリハリのある音色を基調に、さらに繊細感を加えたFFシリーズ待望の8cmフルレンジユニットです。

●8cmフルレンジとしては異例のQ0=0.47を実現し、バックロードや共鳴管など、スピーカークラフトの醍醐味を味わうことができます。また、インピーダンスは8Ωに設定してありますので、多数個使いにも容易に対応します。

８cmの強力ユニット「FF85K」で製作中！！！！！

マグネット重量が２２８ｇ、Q0が0.47、新形状タンジェンシャルエッジ、メリハリの効いた明るいサウンドの超小型で魅力のユニット「FF85K」。このユニットを使って省スペースでボーカルを音場豊かに鳴らすことを目標にします。 2007.8

フロントホーンを採用するためユニットはバッフルの裏側から取り付け。フロントトバッフル全体は２４mm.厚で他は１２ミｍｍと薄い。(汗！！！)

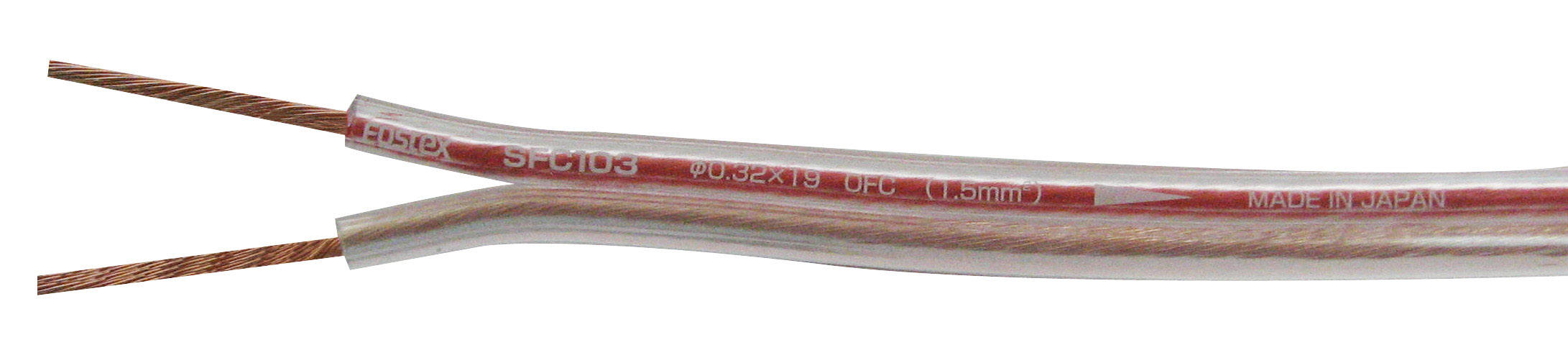

スピーカーケーブルはスピードのあるベルデンを採用。

サウンドチューニングを行うのに便利なように着脱端子で接続。

スピーカー取付部のバッフルは約３０mm.でホーン部は放射状にハンドメイドでゴリゴリとカッティング。もう少しでけんしょう炎になるところだった。他は12mm.で内部は定在波防止と補強を兼ねかなりの桟を入れました。

高さが約90センチのトールボーイタイプ。低音部の増強としてダブルバスレフを採用していますが、７０～８０Ｈｚから下はスパッと落ちています。塗装が下手でなんていう色にしたんだといわれます。

バッフルの反射の影響を少なくするために薄いコルクを貼り付けました。ボーカルに落ち着きが出てきます。またフロントホーンのため定位はシビアですがサウンドステージはでていて8センチとは思えないほど豊かによく歌ってくれます。

よく聴くと高域、１０ｋＨｚ当たりにに若干の輝きみたいなキャラクターが載っています。このユニットの特徴かホーンの影響かもしれません。エージングが進むと少しは良くなると思います。まずまずの出来と自負していいかな？

センターキャップに丸く小さく切ったテフロンテープを張り付けるとボーカルも落ち着きが出ました。ダブルバスレフが効いて８㎝とは思えないサウンドで鳴ってくれています。

１２cmフルレンジスピーカ
ユニット

防磁設計ではありません。

FF125K

税込\4,620

税込特価\3,880

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

FF125K 規格

インピーダンス・・・・・・・・・・・・８Ω
最低共振周波数・・・・・・・・・・・70Ｈｚ
再生周波数帯域・・・・・・・・・・・f0～18ｋＨｚ
出力音圧レベル・・・・・・・・・・92dB/W（１ｍ）
入力・・・・・・・・・・・・・・・・・・・・・50Ｗ（Mus）
m0 ・・・・・・・・・・・・・・・・・・・・・・4.0.g
Q0・・・・・・・・・・・・・・・・・・・・・・・0.25
実効振動半径（a）・・・・・・・・・・4.6cm
マグネット重量・・・・・・・・・・・・・420g
総重量・・・・・・・・・・・・・・・・・・0.93kg
外付け穴あけ寸法・・・・・・・・・・φ104mm

16cmフルレンジスピーカーユニット

防磁設計ではありません。

FF165K　　

税込\7,140

税込特価\5,990

FF165K 規格

インピーダンス・・・・・・・・・・・・８Ω
最低共振周波数・・・・・・・・・・・40Ｈｚ
再生周波数帯域・・・・・・・・・・・f0～17ｋＨｚ
出力音圧レベル・・・・・・・・・・94dB/W（１ｍ）
入力・・・・・・・・・・・・・・・・・・・・・70Ｗ（Mus）
m0 ・・・・・・・・・・・・・・・・・・・・・・7.8g
Q0・・・・・・・・・・・・・・・・・・・・・・・0.2
実効振動半径（a）・・・・・・・・・・6.5cm
マグネット重量・・・・・・・・・・・・・600g
総重量・・・・・・・・・・・・・・・・・・1.6kg
外付け穴あけ寸法・・・・・・・・・・φ146mm

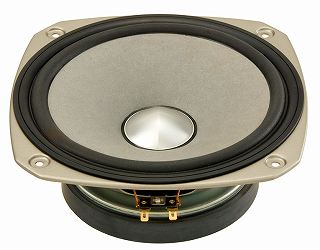

20cmフルレンジスピーカーユニット

防磁設計ではありません。

FF225K　　

税込\11,025

税込特価\9,260

　お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

FF225K 規格

インピーダンス・・・・・・・・・・・・８Ω
最低共振周波数・・・・・・・・・・・40Ｈｚ
再生周波数帯域・・・・・・・・・・・f0～14ｋＨｚ
出力音圧レベル・・・・・・・・・・96dB/W（１ｍ）
入力・・・・・・・・・・・・・・・・・・・・100Ｗ（Mus）
m0 ・・・・・・・・・・・・・・・・・・・・・17.3g
Q0・・・・・・・・・・・・・・・・・・・・・・・0.2
実効振動半径（a）・・・・・・・・・8.4cm
マグネット重量・・・・・・・・・・・・1,067g
総重量・・・・・・・・・・・・・・・・・・3.7kg
外付け穴あけ寸法・・・・・・・・・・φ185mm

JBL 「パラゴン」を自作した男が会津にいる。すべて実寸どおりで横幅は２メートルを越し重さは100㎏を悠に越す。そして本物同様その姿は優美である。その重さを支えるのは直径10cmほどの砲金を削りだした8本の足だ。

パラゴンのデザインで最大の特徴である正面の半円形反射板は突き板仕上げとなっている。

さすがスピーカーユニットは手に入らないためFOSTEXのを採用して、フロントロードホーン構成となっている。そのサウンドは、圧倒的な高能率のハイスピードサウンドだ。一見一聴の価値はあるようだ。上に載っている丸いホーンは使用されていない。

これだけの大型オーディオクラフト(自作オーディオ)ができるということは、クラフトオーディオの醍醐味だ。まことにうらやましい。

熱中！クラフト応援します。ここはクラフト１です。　　　２へ　　３へ　　４へ　　５へ

お買い物案内をご覧下さい。ご注文、お問い合わせはこちらから

WEBだけの特別価格です。

メールアドレスがあります。お問い合わせには専門のスタッフがお答えしています 価格は税込です。

在庫がない場合はお取寄せになります。ご了承ください。
