３００Bを使用した超廉価版のアンプ、TU-873LEを組み立てました。そのサウンドは、山椒は小粒でなんとやら、なかなかです。組み立て時間は夢中でやると約６〜８時間ぐらい？ ・・・・・H17,12・・・・・

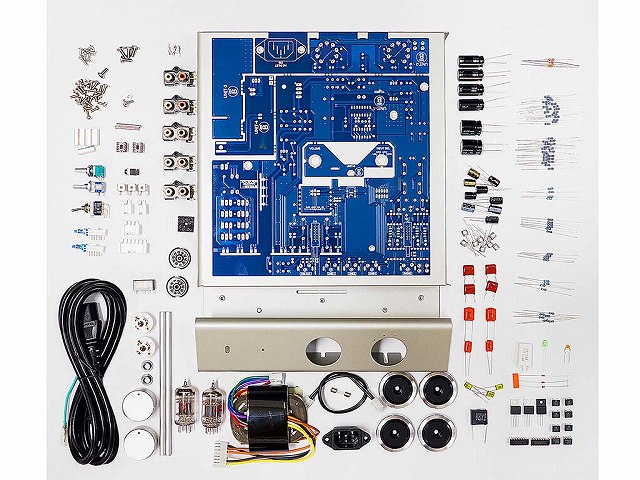

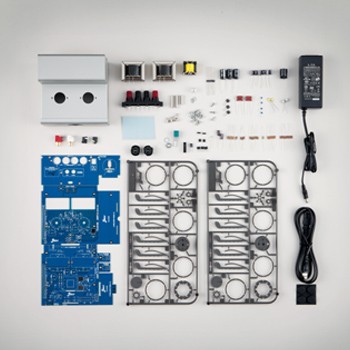

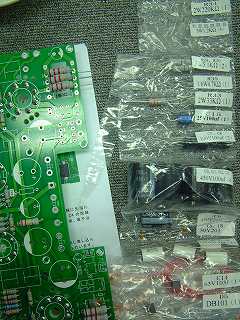

まず、プリント基板にパーツの実装です。基板の表と裏側が緑と青色になっているのですごくわかりやすい。

真空管がのっかるメイン基板の組み立てです。

これは電源基板と入力端子の組立てです。説明書がわかりやすくできているので誰でも失敗無くできると思います。

ハンダ付けに使用したハンダはちょっとぜいたくしてWBTの銀入りを使用。

使用した工具は上の写真のように、いたってポピュラーなものでこれら以外にはテスターだけである。

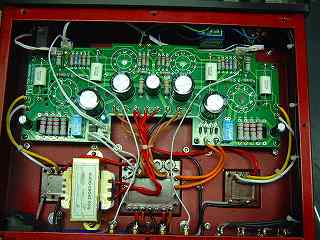

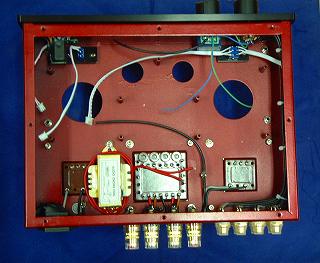

ようやく配線が終わり、基板のパターンのハンダ付けのあやしいところがないか、配線の勘違いしているところがないか、チェックが終わったらどきどきしながら電源スイッチオン。一応各部の電圧をチェックしておきます。あとは音を出してエージングだ。

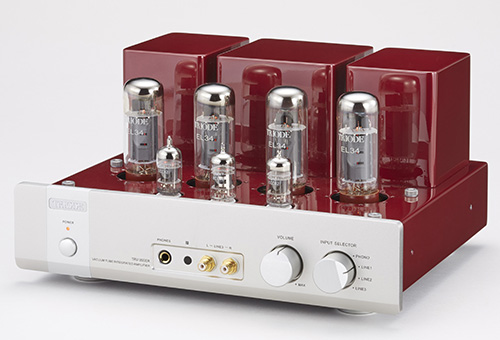

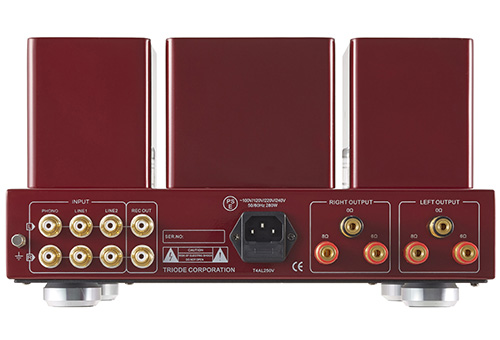

ＴＲＶ−35ＳＥ  \126,000

ＴＲＶ−３５ＳＥ仕様
■最大出力　４５Ｗ＋４５Ｗ（８Ω）
■ＥＬ３４　ＡＢ級プッシュプル
■入出力端子
　　　　入力ＲＣＡ４系統（前部１系統、後部２系統、
　　　　　　　　　　　　　　　　　　プリアンプ入力１系統、テープアウト録音１系統）
　　　　出力６，８Ω出力
■ヘッドフォン端子装備
■ＫＯＡ高精度抵抗器使用
■ＵＳＡ高品質スピーカーターミナル使用
■サイズ：横３３０×奥行２８０×高１５０ｍｍ
■重量：１５ｋｇ
■標準価格￥１２６，０００（税込）

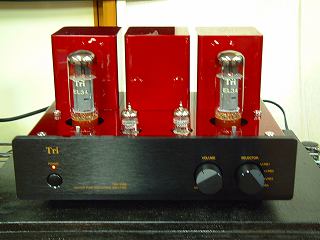

EL34(6CA7とほぼ同様)は、300BやKT-88といった球から見ると大きな音色のキャラクターが無いようです。

しかしそれだけに素直な音色は音楽のジャンルを超えて楽しめるものです。誇張はいらない、自然な感じのサウンドで音楽に浸りたい、そんな方のための１台です。

ポルシェ・エンジンカラーの赤いトランスカバーをはじめ斬新なフロントパネルが年代を問わず多くの愛用者の方がいらっしゃいます。

　税込特価\99,800

　サイドウッド別売＠￥５，２５０（税込)

■基本回路形式：ＣＲ型Ａ級増幅
■フォノ回路形式：ＮＦ型ＭＭカートリッジ対応
■周波数特性：−１、−３ｄＢ（１０Ｈｚ〜１００ｋＨｚ）
■ＳＮ比：９６ｄＢ
■出力インピーダンス：７ｋΩ
■ＫＯＡ高精度抵抗器使用
■入力端子：４系統（前部１系統、後部３系統、テープアウト録音１系統）
■出力端子：３系統
■出力管：増幅段１２ＡＸ７（ＥＣＣ８３）×６本、整流段：５ＡＲ４×２
■外形寸法：横３３０×奥行２８０×高１５０ｍｍ
　　　サイドウッド別売＠￥５，２５０（税込

プリアンプ　ＴＲＶ−4ＳＥ  \１２６，０００円

　税込特価\99,800

ＴＲＶ−３４ＳＥと同じデザインとしＴＲＶ−３４ＳＥ、ＴＲＶ−Ａ８８ＳEやＴＲＶ−Ａ３００SE等とコンビを組むプリアンプです。

プリアンプを使用する音楽的な効果を再認識することでしょう。プリアウト端子を３系統装備し、当社のＴＲＶ−３４ＳＥ、ＴＲＶ−Ａ８８ＳEやＴＲＶ−Ａ３００SEや旧ＶＰ−Ｍｉｎｉ８８等を接続しバイアンプ接続、トライアンプ接続と拡張して高品質の再生を可能にします。

アナログプレーヤーやCDでさえも、プリアンプを使用することによりパワーアンプの今までの表情がガラッと変わります。

パワーアンプのレベルボリュームを利用したボリュームコントロールと違って、レベルによるインピーダンスの変化が無くパワーアンプが水を得た魚のように生き生きした表情を見せてくれます。

なんといってもプリアンプうを使うことにより球のアンプがより球らしいサウンドを表現してくれます。

ポルシェ・エンジンカラーの赤いトランスカバーをはじめ斬新なフロントパネルが年代を問わず多くの愛用者の方がいらっしゃいます。


　

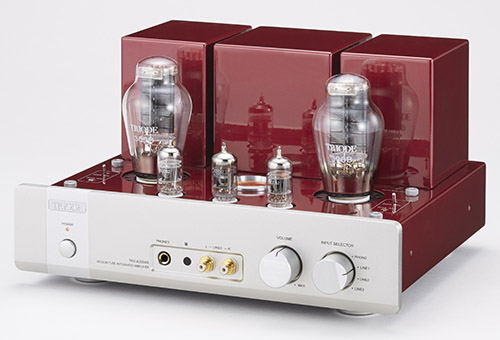

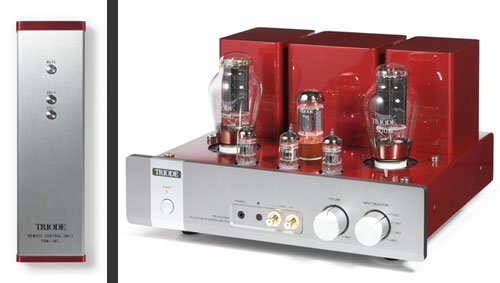

TRV-A300SE

ポルシェ・エンジンカラーの赤いトランスカバーをはじめ斬新なフロントパネルが年代を問わず多くの愛用者の方がいらっしゃいます。

ＴＲＶ−ＵＸ４高品質ソケット採用

ＴＲＶ−Ａ３００SE仕様
■回路形式　ＣＲ結合型回路
■最大出力　８Ｗ＋８Ｗ（純Ａ級）
■バイアス方式　自己バイアス
■ＳＮ比　　８５ｄＢ以上
■入力感度　６００ｍＶ
■周波数特性　１０Ｈｚ−５０ＫＨｚ（±１ｄＢ）
■全高調波歪率　０．３％（１ｋＨｚ）
■使用真空管　３００Ｂ×２、６ＳＮ７×２
■入力インピーダンス　１００ｋΩ
■出力インピーダンス　６−８Ω
■消費電力　８０Ｗ
■重量　１１．５ｋｇ
■サイズ　　Ｗ２３０×Ｈ１８５×Ｄ４００ｍｍ
■ワンタッチ着脱式真空管カバー、ＡＣコード標準装備

価格\168,000　　　　税込特価\129,800
■別売サイドウッド　左右１組　５，２５０円

Ａ級プリメインアンプＴＲＶ−Ａ３００ＳＥは３００Ｂ真空管の特徴を余すことなく表現するために設計された逸品です。特にトライオード初の３００Ｂ自己バイアス回路は真空管の特性を素直にドライブするための回路です。

またかつてのウエスタン等のビンテージ管使用に優しい設計です。本機はもちろん純Ａ級シングル動作で８Ｗ＋８Ｗをギャランティーします。本機の最大の特徴はトロイダル電源トランスを使用した事で音楽信号のレスポンスを向上させています。

自己バイアス設計ですので、いろいろなメーカーの球を交換して楽しめます。

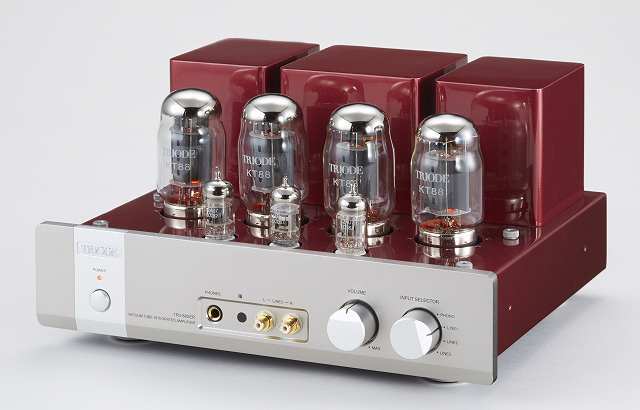

TRV-A88SE

ＴＲＶ−Ａ８８ＳＥ仕様
■最大出力　１２Ｗ＋１２Ｗ　
■周波数特性　１５Ｈｚ−４０ｋＨｚ（±１．０ｄＢ）
■全高調波歪　０．１％以下（１ｋＨｚ）
■ＳＮ比　８８ｄＢ　■入力感度　０．７Ｖ
■使用真空管　ＫＴ８８×２
　　　　　　　１２ＡＸ７（ＥＣＣ８３）×２
■入力インピーダンス　１００ｋΩ
■出力インピーダンス　６／８Ω
■入力端子　３系統（ＬＩＮＥ１/２/３）
■消費電力　６０Ｗ　■重量　１１．５ｋｇ
■サイズ横２３０ｍｍ×奥行４００ｍｍ×高１８５ｍｍ
■真空管カバー、ＡＣコード標準装備

\126,000       特価\99,800
■別売サイドウッド　左右１組　５，２５０円

ポルシェ・エンジンカラーの赤いトランスカバーをはじめ斬新なフロントパネルが年代を問わず多くの愛用者の方がいらっしゃいます。

サイドウッドはオプションです。

超ロングセラーモデル

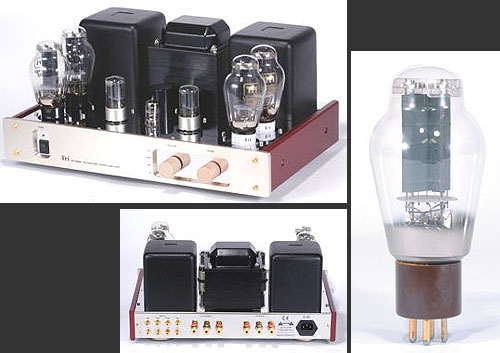

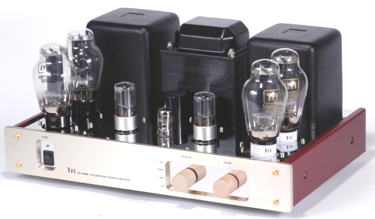

VP-300BD     \291,800

特価￥２３２，８００

トライオード・ブランドの記念碑的なアンプです。今から遡ること１９９４年に、このアンプは誕生しました。当時はキットで発売されました。なんとそのときの価格が￥９９，８００。考えられない、信じられない価格でした。

もちろん現在の製品とは違って、交流点火で使用パーツも廉価品でありました。ステンレスパネルもオプションでした。300Bが１０万円を切った。ただそれだけでしたかもしれません。

しかし現在は、確かに現在は価格だけ見ると高くなってしまいましたが、内容は価格をはるかにしのぐものになっています。

当然、球もビンテージになり、直流点火になり、カップリングコンデンサやセレクター、ボリューム等が一新され高品質のアンプに生まれ変わっています。

内容から見るとまったく別物といっていい製品となっています。それだけに、メーカー品でこれだけロングセラーを続けるアンプは、今までありませんでした。それだけユーザーから支持され信頼のアンプに昇華したのかもしれません。

ＶＰ−３００ＢＤ仕様
■最大出力　２１Ｗ＋２１Ｗ
■周波数特性　５Ｈｚ−６０ｋＨｚ（±１ｄＢ）
■全高調波歪　０．１％以下（１ｋＨｚ）
■ＳＮ比　９５ｄＢ　
■入力感度　０．５Ｖ
■使用真空管　３００Ｂ×４,１２ＡＴ７×１,６ＳＮ７×２
■入力インピーダンス　１００ｋΩ
■出力インピーダンス　４／（６）８／１６Ω
■入力端子　４系統（ＣＤ／ＴＡＰＥ／ＴＵＮＥＲ／ＡＵＸ）
■消費電力　２５０Ｗ　
■重量　約２０ｋｇ
■サイズ　横４３０×奥行３２０×高２１０ｍｍ
■真空管カバー、ＡＣコード標準装備

Triode     トライオード

高精度ゲイン調整型フォノイコライザー　

ＴＲ−ＥＱ１仕様
■周波数特性　５Ｈｚ−１００ｋＨｚ（±０．１ｄＢ）
■全高調波歪　０．０００３％以下（１ｋＨｚ）
■ＳＮ比　９８ｄＢ以上
■ＲＩＡＡ偏差　±０．０５ｄＢ以下
■チャンネルセパレーション　１２０ｄＢ
■入力インピーダンス　１０Ω〜４７ｋΩ可変対応
■出力インピーダンス　０．１Ω
■入力端子　アンバランス１系統
■出力端子　アンバアランス　１系統
　　　　　　　　 バランス　１系統
■消費電力　１５Ｗ
■重量　約７ｋｇ
■サイズ横４４０ｍｍ×奥行３３５ｍｍ×高１００ｍｍ
■ＡＣコード標準装備
